Dvojitá ložisková jednotka D30–28,5 M8

0.0.681.92

Získat data CAD a soubory ke stažení

Technické údaje

item products are based on different modular dimensions and their associated system grooves.Profiles from Lines 5, 6, 8, 10 and 12 each need corresponding sizes of fasteners.The profiles in Line X feature a Line 8 system groove but have a particularly flat surface withminimum curve radii that make them ideal for building sealed constructions.
Components with this symbol meet the requirements of IEC 61340-5-1 and are therefore suitable for use in EPAs (electrostatic protected areas). By complying with the further stipulations of this standard you can use these products to create a safe environment for handling electronic components.
All substances are registered according to the REACH regulation.REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) ensures that usershave accurate information on the type and properties of operating materials, lubricants, etc.that they might come into contact with.
Components that are RoHS-compliant contain no dangerous substances such as lead or cadmium.EC Directive 2002/95/EC (RoHS 1) restricts the use of certain substances in electronic devices and components.These include batteries, etc.

Rozsah dodávky

1 Hřídel ložiska, ocel, pozinkování
1 Nátrubek ložiska, Al, bez povrchové úpravy
2 radiální kuličková ložiska, ocel, pozinkování
1 Šroub s půlkulatou hlavou M8x35, ocel, pozinkování
1 O-kroužek DIN ISO 3601 7x2, NBR

Vlastnosti

Číslo zboží0.0.681.92
LineLine D30
Bezpečné z hlediska ESDBezpečné z hlediska ESD = Ano
Hmotnostm = 97 g
Dodací jednotka1 kus
Stav při dodáníPředem sestavená

Popis

Wenn nur eine Lagerstelle benötigt wird oder wenn sehr hohe Belastungen auftreten, empfiehlt sich die Doppel-Drehlagereinheit D30-28,5 M8. Sie besitzt zwei Kugellager. Damit können größere Kräfte bei Drehbewegungen verarbeitet werden. Als Festlager bietet die Doppel-Drehlagereinheit D30 kein Spiel bei axialer Belastung.
Pro upevnění do čelní plochy profilu D30 použijte příslušnou závitovou vložku M8.

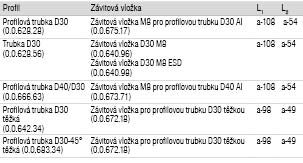

Dvojitá ložisková jednotka D30–28,5 M8 může být namontována pouze na jeden konec profilu, a to na čelní plochu. Požadovaná délka profilu L2 je určena kombinací závitové vložky a profilu. Kromě maximální nosnosti dvojité ložiskové jednotky je důležité zohlednit také mezní hodnoty zatížení vedlejších komponentů.
Fx = 200 N
Fz = 750 N
My = 15 Nm
Mz = 15 Nm

Ke stažení

Data CAD

Klasifikace

Klasifikace jsou oborové datové standardy pro výrobky, které se používají mimo jiné k podpoře strukturovaného zpracování v systémech ERP a e-business. Potřebujete pro svůj systém elektronického zadávání veřejných zakázek údaje o klasifikaci všech výrobků? Pokud ano, neváhejte nás kontaktovat.
eCl@ss 8.0
23050890
eCl@ss 4.1
23050301
eCl@ss 5.1
23050801
UNSPSC 7.0
31171502
eCl@ss 7.1
23050890
eCl@ss 11.0
23050890
eCl@ss 4.0
23050301
eCl@ss 5.0
23050801
UNSPSC 9.0
31171502
eCl@ss 6.0.1
23050890
Číslo celního tarifu
84832000
