Sada vodicích pouzder s kuličkovými ložisky 8

Vybraná varianta
Sada vedení s lineárními kuličkovými jednotkami 8 160x40 D14 (0.0.386.10)
Sada vedení s lineárními kuličkovými jednotkami 8 160x40 D14
0.0.386.10
Zobrazit všechny
* Povinný údaj
Získat data CAD a soubory ke stažení

Technické údaje

item products are based on different modular dimensions and their associated system grooves.Profiles from Lines 5, 6, 8, 10 and 12 each need corresponding sizes of fasteners.The profiles in Line X feature a Line 8 system groove but have a particularly flat surface withminimum curve radii that make them ideal for building sealed constructions.
All substances are registered according to the REACH regulation.REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) ensures that usershave accurate information on the type and properties of operating materials, lubricants, etc.that they might come into contact with.
Components that are RoHS-compliant contain no dangerous substances such as lead or cadmium.EC Directive 2002/95/EC (RoHS 1) restricts the use of certain substances in electronic devices and components.These include batteries, etc.

Rozsah dodávky

kompletně opracovaná a předmontovaná
1 vozík 8 160x40 D14, Al, PÚ: eloxování, přírodní odstín
2 svěrná tělesa 8 160x40 D14
2 krytky 8 160x40
2 krytky svěrného tělesa 8 160x40 D14
2 krytky vozíku 8 160x40 D14
4 lineární kuličkové jednotky 8 D14
4 svěrné kroužky 8 D14
2 pojezdové kulatiny D14

Vlastnosti

Číslo zboží0.0.386.10
LineLine 8
Bezpečné z hlediska ESDBezpečné z hlediska ESD = Ne
Hmotnostm = 2,39 kg
Dodací jednotka1 sada
Stav při dodáníPředem sestavená

Popis

Kompletní systémy lineárního vedení na bázi ocelových pojezdových kulatin D14 nebo D25 s variabilní délkou vozíku (S) a délkou zdvihu (H) (volitelné v rámci objednávky).
Při montáži je možné lehce upravit délky pojezdových kulatin.
Maximální délka vedení je 2 000 mm.
Nosnost vozíků je dána druhem a počtem použitých kuličkových lineárních ložisek.

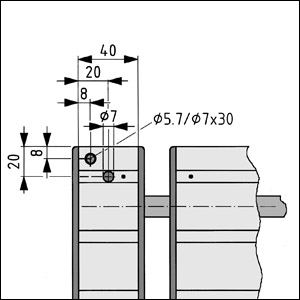

Doporučené uspořádání otvorů pro skolíkování resp. upnutí.
LG = celková délka vedení
LG = (LS + 2x4mm) + H + 2x48mm

Varianty

Řadit podle

Ball-Bearing Guide Bush Set 8 160x40 D14

Ball-Bearing Guide Bush Set 8 160x40 D14

0.0.386.10
Guide type:  Shaft D14Design:  SingleDimension X:  160 mmDimension Y:  40 mm
Ball-Bearing Guide Bush Set 8 80x40 D14

Ball-Bearing Guide Bush Set 8 80x40 D14

0.0.386.11
Guide type:  Shaft D14Design:  DoubleDimension X:  80 mmDimension Y:  40 mm
Ball-Bearing Guide Bush Set 8 160x80 D25

Ball-Bearing Guide Bush Set 8 160x80 D25

0.0.387.10
Guide type:  Shaft D25Design:  SingleDimension X:  160 mmDimension Y:  80 mm
Ball-Bearing Guide Bush Set 8 80x80 D25

Ball-Bearing Guide Bush Set 8 80x80 D25

0.0.387.11
Guide type:  Shaft D25Design:  DoubleDimension X:  80 mmDimension Y:  80 mm

Ke stažení

Data CAD

Klasifikace

Klasifikace jsou oborové datové standardy pro výrobky, které se používají mimo jiné k podpoře strukturovaného zpracování v systémech ERP a e-business. Potřebujete pro svůj systém elektronického zadávání veřejných zakázek údaje o klasifikaci všech výrobků? Pokud ano, neváhejte nás kontaktovat.
eCl@ss 8.0
23050701
eCl@ss 4.0
23050701
eCl@ss 4.1
23050701
eCl@ss 5.0
23050701
eCl@ss 5.1
23050701
eCl@ss 6.0.1
23050701
eCl@ss 11.0
23050701
eCl@ss 7.1
23050701
UNSPSC 7.0
31171506
UNSPSC 9.0
31171506
Číslo celního tarifu
84832000
