Kuželová převodovka, lineární technologie

Vybraná varianta
Úhlová převodovka WG 90° (0.0.408.10)
Úhlová převodovka WG 90°
0.0.408.10
Zobrazit všechny
Získat data CAD a soubory ke stažení

Technické údaje

item products are based on different modular dimensions and their associated system grooves.Profiles from Lines 5, 6, 8, 10 and 12 each need corresponding sizes of fasteners.The profiles in Line X feature a Line 8 system groove but have a particularly flat surface withminimum curve radii that make them ideal for building sealed constructions.
All substances are registered according to the REACH regulation.REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) ensures that usershave accurate information on the type and properties of operating materials, lubricants, etc.that they might come into contact with.
Components that are RoHS-compliant contain no dangerous substances such as lead or cadmium.EC Directive 2002/95/EC (RoHS 1) restricts the use of certain substances in electronic devices and components.These include batteries, etc.

Rozsah dodávky

skříně, víka skříní a koncová ložisková tělesa,
Al, PÚ: eloxování, černý odstín
kuželová soukolí, s přímými zuby, uložená ve valivých ložiscích, s optimální zubovou vůlí, vyrobená z oceli o vysoké pevnosti s povrchem odolným proti opotřebení
namazáno tukem, nevyžaduje údržbu
převodový poměr i = 1 : 1
jmenovitý krouticí moment Mjmen. = 10 Nm
jmenovitý počet otáček njmen.= 400 min-1
jmenovitý výkon Pjmen. = 0,419 kW
krouticí moment Mmax. = 28 Nm
počet otáček nmax. = 1 000 min-1
výkon Pmax. = 1,173 kW
životnost L = 10 000 h
úhlová vůle αmax. = 20 ’

Vlastnosti

Číslo zboží0.0.408.10
LineLine 8
Krouticí moment, maximálníMmax. = 28 Nm
Krouticí moment, jmenovitýMnom. = 10 Nm
Otáčky, maximálnínmax. = 1 000 min-1
Otáčky, jmenoviténnom. = 400 min-1
Bezpečné z hlediska ESDBezpečné z hlediska ESD = Ne
Hmotnostm = 2 kg
Výkon, max.Pmax. = 1,173 kW
Výkon, jmenovitýPnom. = 0,419 kW
Dodací jednotka1 kus
účinnostη = 93 %

Popis

Úhlové převodovky se mohou použít mezi libovolným pohonem a lineárním vedením, které je poháněno řemenovým nebo řetězovým pohonem příp. kuličkovým šroubem. Orientace přenášeného krouticího momentu je přitom pootočena o úhel 90°.
Různé verze s odlišnými uspořádáními kinematických členů dovolují vedle přenosu pod úhlem i přenos krouticího momentu s volitelným směrem otáčení výstupních hřídelů.
Rovněž je možné dodatečné přestavení s jiným uspořádáním kinematických členů.
Úhlové převodovky mají vysokou účinnost, ozubení s minimální vůlí a nízké mechanické opotřebení.
> použití v kombinaci s lineárními a otáčivými jednotkami, v přepravní a manipulační technice, ve zdvihacích systémech a dalších libovolných zařízeních
> pohon přes ruční kliku, ruční kolečko, střídavé/stejnosměrné motory, krokové motory a hydraulické nebo pneumatické pohony
> lze kombinovat s řemenovými a řetězovými pohony a kuličkovými šrouby
> možnost výměny jednotlivých součástí
> možnost dodatečného přestavení s jiným uspořádáním kinematických členů
> kompaktní vnější rozměry
> zcela kompatibilní s prvky stavebnicového systému MB

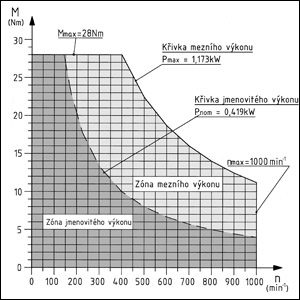

Pomocí diagramu můžete stanovit přípustné krouticí momenty M a počty otáček n úhlových převodovek. Při zátěžích v oblasti zóny jmenovitého výkonu jsou přípustné 100% doby zapnutí.
V oblasti zóny mezních výkonů se doby zapnutí musí přiměřeně zkrátit.
Změna geometrie připojení drážkovaného náboje k drážkovanému hřídeli nebo hřídeli ⌀ 30 mm pomocí spojovacího hřídele U-WG nebo adaptačního hřídele.

Varianty

Řadit podle

Winkelgetriebe WG 90°

Winkelgetriebe WG 90°

0.0.408.10
Anzahl Abgänge:  2Zwei Abgänge direkt verbunden:  Nein
Winkelgetriebe WG 180°

Winkelgetriebe WG 180°

0.0.408.20
Anzahl Abgänge:  3Zwei Abgänge direkt verbunden:  Nein
Winkelgetriebe WG 180° D

Winkelgetriebe WG 180° D

0.0.408.25
Anzahl Abgänge:  3Zwei Abgänge direkt verbunden:  Ja
Winkelgetriebe WG 360°

Winkelgetriebe WG 360°

0.0.408.26
Anzahl Abgänge:  4Zwei Abgänge direkt verbunden:  Nein
Winkelgetriebe WG 360° D

Winkelgetriebe WG 360° D

0.0.408.27
Anzahl Abgänge:  4Zwei Abgänge direkt verbunden:  Ja

Ke stažení

Data CAD

Klasifikace

Klasifikace jsou oborové datové standardy pro výrobky, které se používají mimo jiné k podpoře strukturovaného zpracování v systémech ERP a e-business. Potřebujete pro svůj systém elektronického zadávání veřejných zakázek údaje o klasifikaci všech výrobků? Pokud ano, neváhejte nás kontaktovat.
eCl@ss 8.0
23320101
eCl@ss 11.0
23320101
eCl@ss 4.1
36400101
eCl@ss 4.0
36400101
eCl@ss 5.0
23320101
eCl@ss 5.1
23320101
UNSPSC 9.0
31171708
eCl@ss 6.0.1
23320101
eCl@ss 7.1
23320101
UNSPSC 7.0
31171708
Číslo celního tarifu
84834023
