Upínací sada U40-WG

0.0.408.23

Získat data CAD a soubory ke stažení

Technické údaje

item products are based on different modular dimensions and their associated system grooves.Profiles from Lines 5, 6, 8, 10 and 12 each need corresponding sizes of fasteners.The profiles in Line X feature a Line 8 system groove but have a particularly flat surface withminimum curve radii that make them ideal for building sealed constructions.
All substances are registered according to the REACH regulation.REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) ensures that usershave accurate information on the type and properties of operating materials, lubricants, etc.that they might come into contact with.
Components that are RoHS-compliant contain no dangerous substances such as lead or cadmium.EC Directive 2002/95/EC (RoHS 1) restricts the use of certain substances in electronic devices and components.These include batteries, etc.

Rozsah dodávky

doplňkový profil 80x80x9, Al, PÚ: eloxování, černý odstín
středicí kroužek D50-D22
spojovací hřídel U-WG
3 šrouby s válcovou hlavou DIN 912-M6x55, ocel, černý odstín

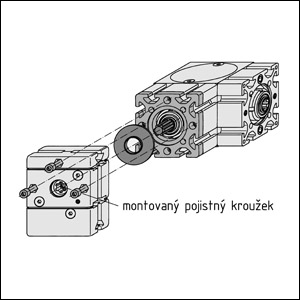

pojistný kroužek N

Vlastnosti

Číslo zboží0.0.408.23
LineLine 8
Krouticí moment, maximálníMmax. = 20 Nm
Krouticí moment, jmenovitýMnom. = 10 Nm
Otáčky, maximálnínmax. = 1 000 min-1
Otáčky, jmenoviténnom. = 400 min-1
Bezpečné z hlediska ESDBezpečné z hlediska ESD = Ne
Hmotnostm = 185 g
Dodací jednotka1 sada

Popis

Upínací sady pro úhlové převodovky obsahují všechny konstrukční prvky pro spojení řemenic 8 40 R25 nebo 8 80 R25 s úhlovými převodovkami nebo kuličkovými šrouby KGT.

Ke stažení

Data CAD

Klasifikace

Klasifikace jsou oborové datové standardy pro výrobky, které se používají mimo jiné k podpoře strukturovaného zpracování v systémech ERP a e-business. Potřebujete pro svůj systém elektronického zadávání veřejných zakázek údaje o klasifikaci všech výrobků? Pokud ano, neváhejte nás kontaktovat.
eCl@ss 8.0
23320101
eCl@ss 11.0
23320101
eCl@ss 4.1
36400101
eCl@ss 4.0
36400101
eCl@ss 5.0
23320101
eCl@ss 5.1
23320101
UNSPSC 7.0
31171708
UNSPSC 9.0
31171708
eCl@ss 6.0.1
23320101
eCl@ss 7.1
23320101
Číslo celního tarifu
73269098
