Vodicí sada pro zdvihací dveře

0.0.388.70

Získat data CAD a soubory ke stažení

Technické údaje

item products are based on different modular dimensions and their associated system grooves.Profiles from Lines 5, 6, 8, 10 and 12 each need corresponding sizes of fasteners.The profiles in Line X feature a Line 8 system groove but have a particularly flat surface withminimum curve radii that make them ideal for building sealed constructions.
All substances are registered according to the REACH regulation.REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) ensures that usershave accurate information on the type and properties of operating materials, lubricants, etc.that they might come into contact with.
Components that are RoHS-compliant contain no dangerous substances such as lead or cadmium.EC Directive 2002/95/EC (RoHS 1) restricts the use of certain substances in electronic devices and components.These include batteries, etc.

Rozsah dodávky

poloviny tělesa, POM, černý odstín
plechová vložka, ocel, PÚ: pozinkování
šroub s půlkulatou hl. ISO 7380-M6x25, ocel, PÚ: pozinkování
drážková matice 8 St M6, PÚ: pozinkování
3 šrouby s válcovou hl. DIN 912-M6x25, ocel, PÚ: pozinkování
3 šestihranné matice DIN 934-M6, ocel, PÚ: pozinkování

Vlastnosti

Číslo zboží0.0.388.70
LineLine 8
Bezpečné z hlediska ESDBezpečné z hlediska ESD = Ne
Hmotnostm = 94 g
Dodací jednotka1 sada

Popis

Vedení zdvihacích dveří 8 umožňuje konstrukci zdvihacích dveří a je tvořeno rámy s různými plošnými výplněmi, které se instalují mezi dva sloupky z profilu.
Mezera mezi zdvihacími dveřmi a sloupkem z profilu je 25 mm na každé straně.
Kompenzaci vlastní hmotnosti zajišťuje jedno nebo dvě protizávaží, která jsou spojena přes řemenice a ozubené řemeny (kap. 8.2 Mechanické hnací prvky) se zdvihacími dveřmi.
Zdvihací dveře a protizávaží jsou vedeny v drážkách sloupků z profilu pomocí vodicí sady pro zdvihací dveře.
Vodicí sada kromě toho spojuje ozubený řemen se zdvihacími dveřmi resp. protizávažím. V obvyklém případě jsou potřeba čtyři vodicí sady pro vedení zdvihacích dveří a dvě vodicí sady pro vedení protizávaží. Velikost protizávaží je dána vlastní hmotností dveří; zda se použije jedno nebo dvě závaží, závisí rovněž na hmotnosti dveří a na poměru mezi šířkou dveří a délkou vedení.
Jako protizávaží lze použít libovolné hmoty (např. ocelové ploché tyče nebo vyplněné kanálové profily), které se sešroubují s vodicí sadou vedení zdvihacích dveří a jsou pak vedeny jeho profilovou drážkou.

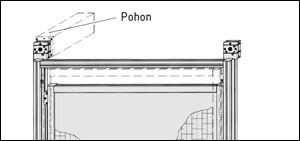

Použití řemenic je základním východiskem pro případné požadavky na strojní pohon. Otevírání a zavírání zdvihacích dveří se tím může automatizovat. Mohou se pak zakomponovat do výrobních zařízení nebo dopravních linek.

Ke stažení

Data CAD

Klasifikace

Klasifikace jsou oborové datové standardy pro výrobky, které se používají mimo jiné k podpoře strukturovaného zpracování v systémech ERP a e-business. Potřebujete pro svůj systém elektronického zadávání veřejných zakázek údaje o klasifikaci všech výrobků? Pokud ano, neváhejte nás kontaktovat.
eCl@ss 8.0
23240190
eCl@ss 4.0
22041415
eCl@ss 4.1
22041415
UNSPSC 9.0
31162703
eCl@ss 5.0
23210192
eCl@ss 5.1
23210192
eCl@ss 11.0
23240190
eCl@ss 6.0.1
23210192
UNSPSC 7.0
31162703
eCl@ss 7.1
23240190
Číslo celního tarifu
39269097
