Kreuz-Verbindungssatz

Gewählte Variante

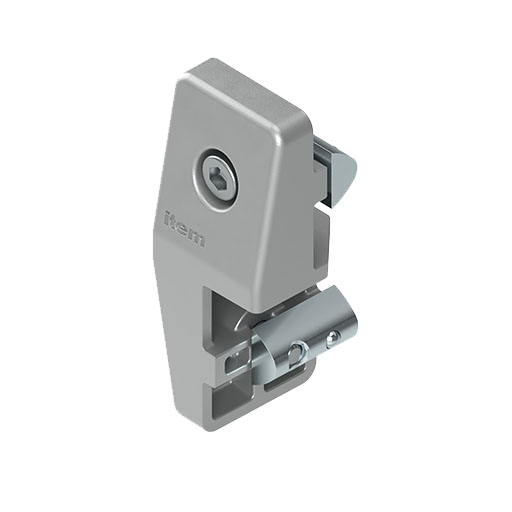

Kreuz-Verbindungssatz 8, links, weißaluminium ähnlich RAL 9006 (0.0.731.63)
Kreuz-Verbindungssatz 8, links, weißaluminium ähnlich RAL 9006
0.0.731.63
Alle ansehen
CAD-Daten und Downloads erhalten

Technische Daten

Die item-Produkte basieren auf unterschiedlichen Rastermaßen und den sich daraus ergebenen Systemnuten.Profile der Baureihe 5, 6, 8, 10 und 12 benötigen jeweils passend dimensionierte Verbinder.Profile der Baureihe X verwenden die Systemnut 8, besitzen aber eine besonders plane Oberfläche mitminimalen Kurvenradien zum Bau dichter Konstruktionen.
Alle Stoffe sind gemäß der europaweiten REACH-Verordnung registriert.REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) stellt sicher,dass Benutzer genaue Informationen über Art und Eigenschaften von Betriebsstoffen,Schmiermitteln etc. erhalten, mit denen sie in Kontakt kommen können.
Komponenten mit RoHS-Konformität enthalten keine gefährlichen Stoffe wie Blei oder Cadmium.Die EG-Richtlinie 2002/95/EG (RoHS 1) beschränkt die Verwendung bestimmter Substanzen in Elektronikgeräten und Bauteilen.Dies schließt Batterien etc. ein.

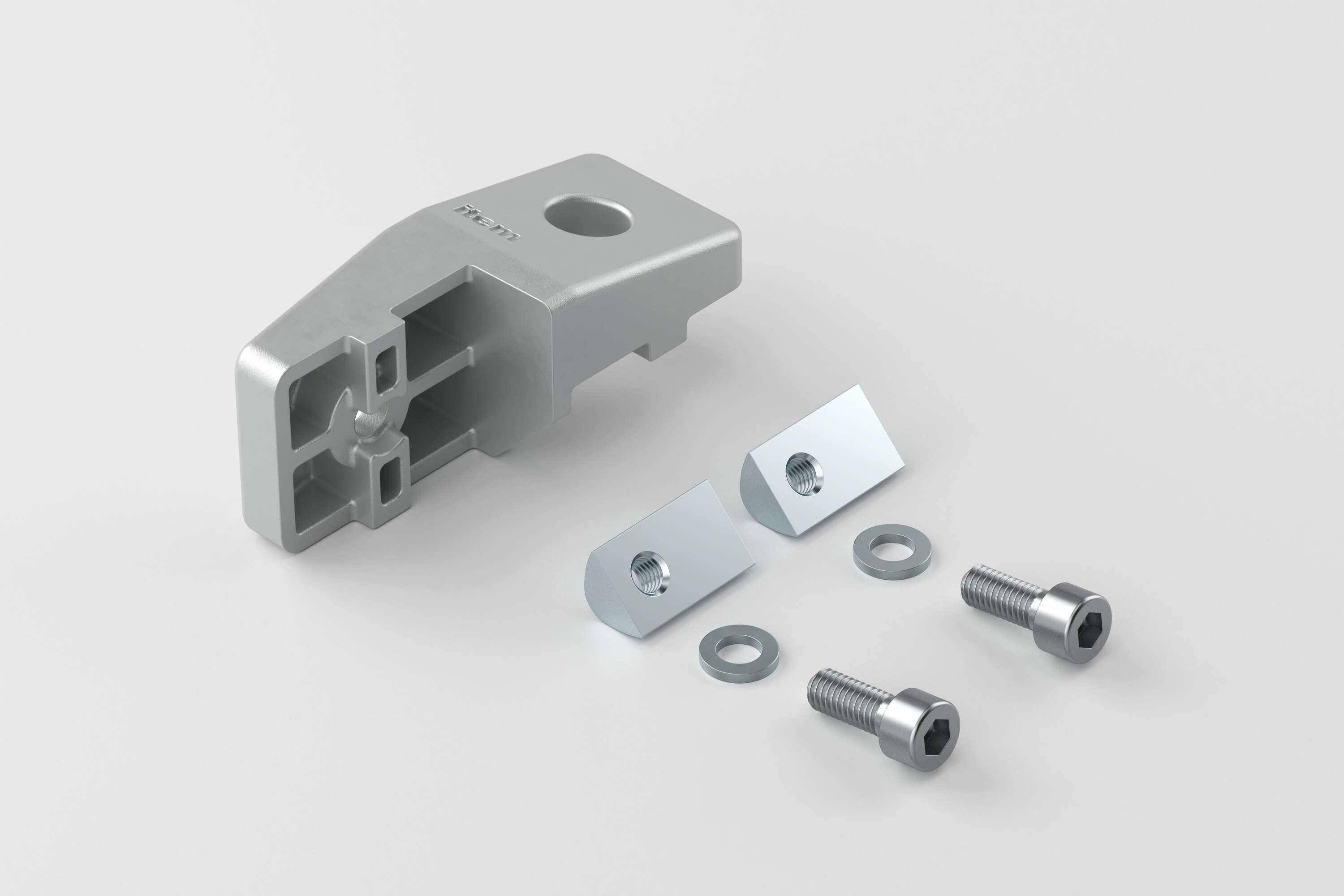

Lieferumfang

1 Kreuzverbinder 8, links, GD-Al
2 Nutensteine 8 St M6, verzinkt
2 Zylinderschrauben DIN 912-M6x16, St, verzinkt
2 Scheiben ISO 7092-6-200 HV, St, verzinkt

Eigenschaften

AnzugsmomentM = 14 Nm
BaureiheBaureihe 8
ESD-sicherNein
Gewichtm = 90 g
Liefereinheit1 Satz
Farbeweißaluminium ähnlich RAL 9006
ReinraumtauglichkeitNein

Beschreibung

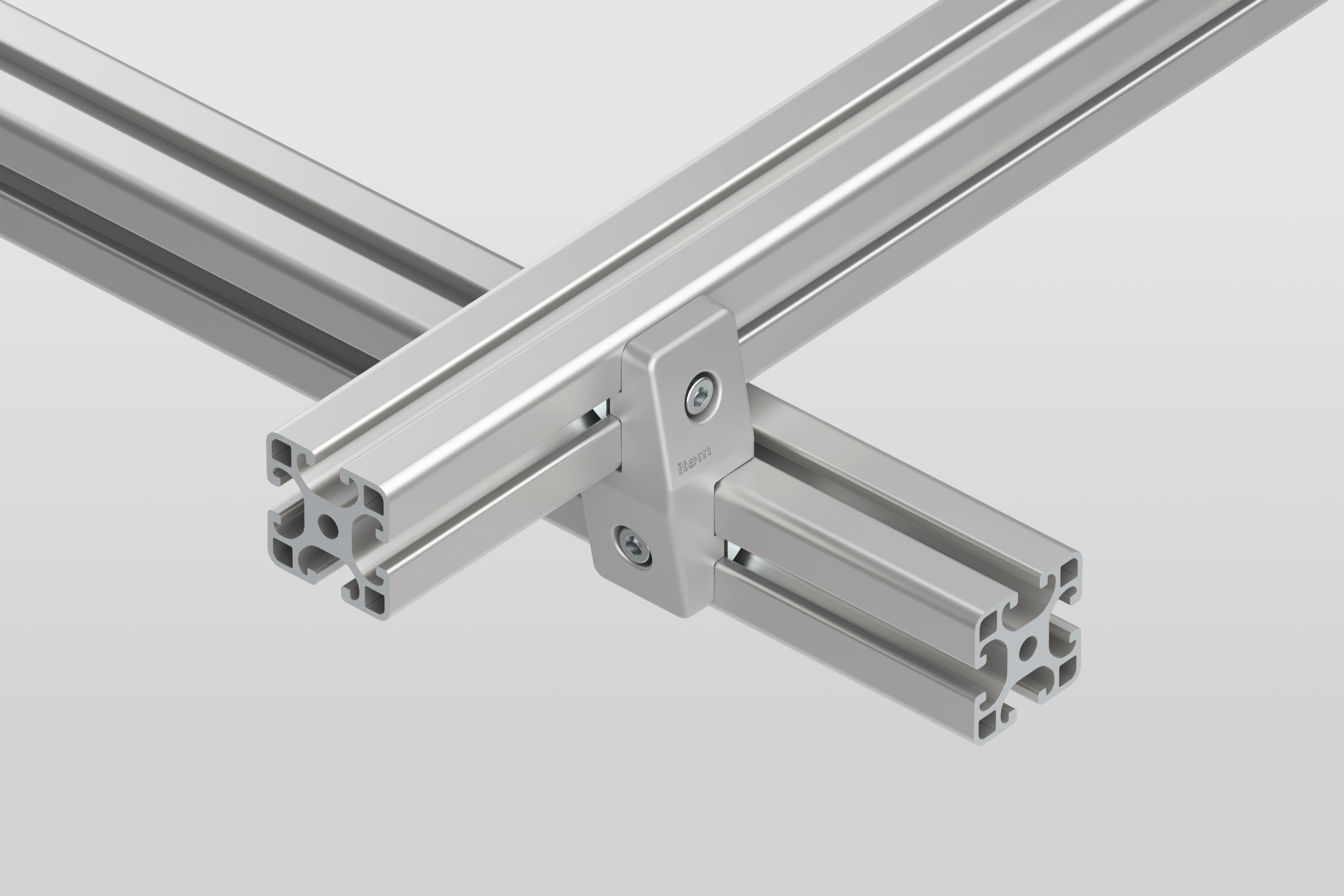

Der item Kreuz-Verbindungssatz 8, links verbindet zwei Profile 8 kreuzend im 90°-Winkel zueinander mit dauerhaft hoher Belastbarkeit gegen Verschiebung, Zug und Torsion.
Für eine schnelle Montage wird der Kreuzverbinder ohne Bearbeitung in den Profilnuten verschraubt und erzeugt eine doppelt verdrehgesicherte Verbindung. Durch die Bauformen „rechts" und „links" können Sie wählen, welche Profilnuten verwendet werden.
item Kreuzverbinder 8 erleichtern die exakte Ausrichtung kreuzender Profile. Die Schrauben bzw. Klemmhebel können einzeln gelöst werden, um ein Profil auszurichten, während das andere fest verbunden ist. Der Verbinder stellt einen Abstand sicher, damit die Profile beim Verstellen nicht in Kontakt geraten und zerkratzen würden.
Kreuzverbinder 8 sind in den Bauformen „rechts" und „links" spiegelbildlich geformt. Ausgehend von einem horizontalen Profil befindet sich der Befestigungsarm für das kreuzende Profil auf der rechten oder linken Seite.
Durch die spiegelbildliche Geometrie können zwei Kreuzverbinder 8 nebeneinander an einem Profil 8 40x40 montiert werden, um die Belastbarkeit weiter zu erhöhen.
Kreuz-Verbindungssätze 8 sind ideal für Anwendungen, bei denen häufige Anpassungen notwendig sind - beispielsweise bei wechselnden Werkstücken in Kombination mit individuellem Greiferbau (End of arm tooling).

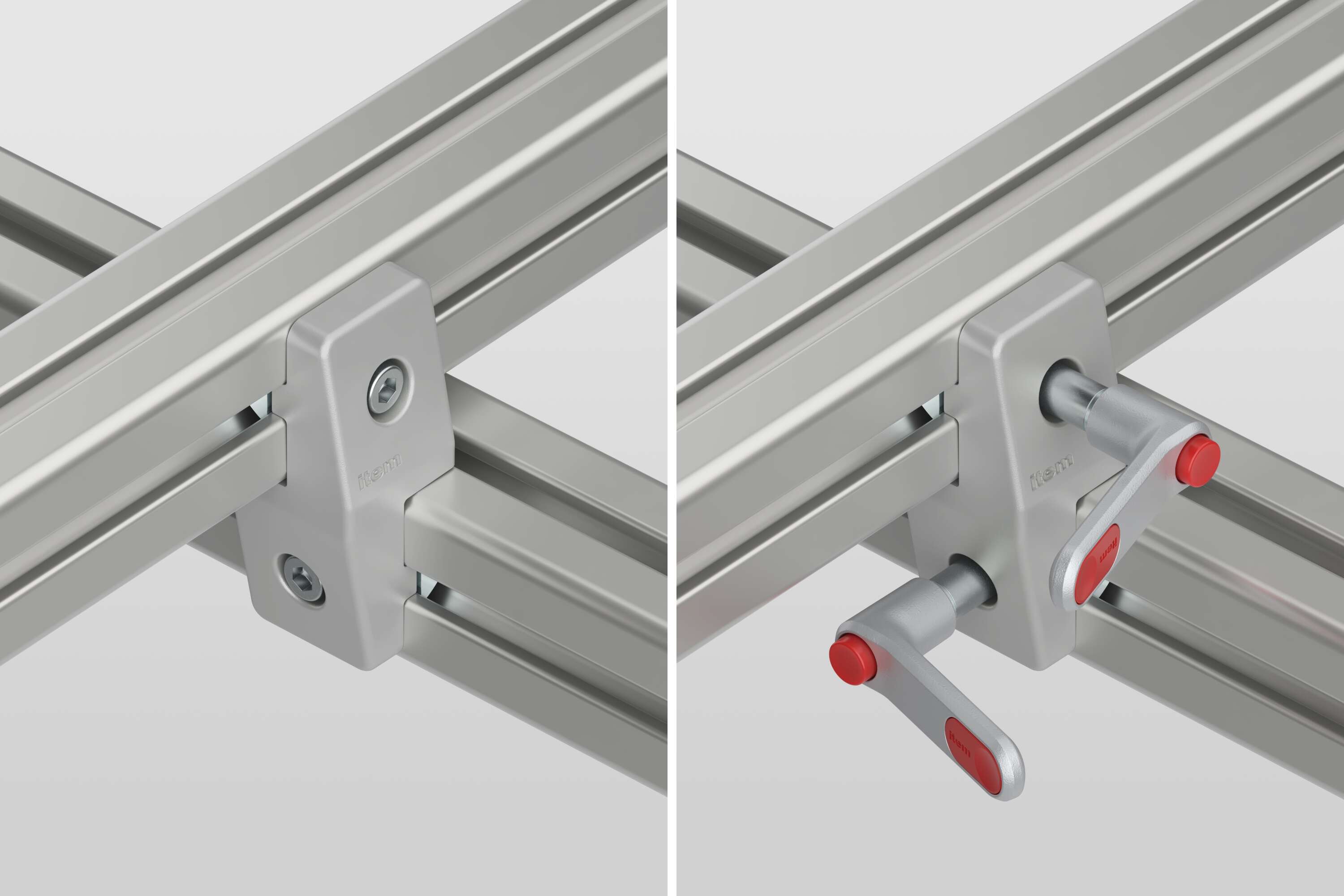

Kreuz-Verbindungssätze stehen mit Schrauben und Klemmhebeln zur Verfügung. Klemmhebel ermöglichen das besonders schnelle, werkzeuglose Justieren von Streben in Gestellen.

Varianten

Sortieren nach

Transverse-Fastening Set 8, left, white aluminium, similar to RAL 9006

Transverse-Fastening Set 8, left, white aluminium, similar to RAL 9006
Alignment:  LeftClamp Lever:  X
Transverse-Fastening Set 8, right, white aluminium, similar to RAL 9006

Transverse-Fastening Set 8, right, white aluminium, similar to RAL 9006
Alignment:  RightClamp Lever:  X

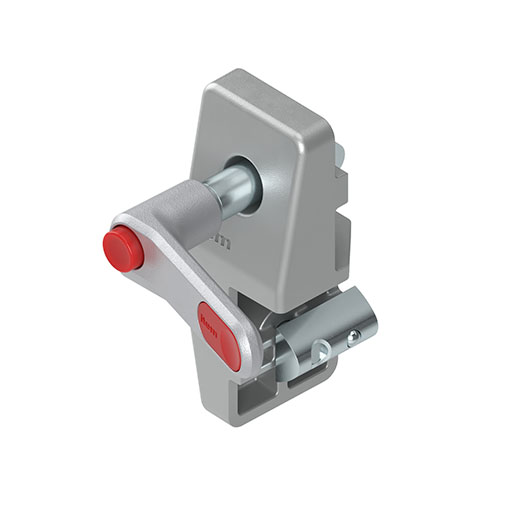

Transverse-Fastening Set 8 with Clamp Lever, left, white aluminium, similar to RAL 9006

Transverse-Fastening Set 8 with Clamp Lever, left, white aluminium, similar to RAL 9006
Alignment:  LeftClamp Lever:  ✓

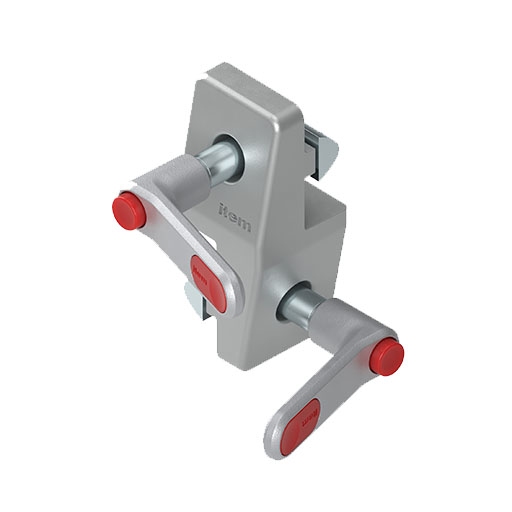

Transverse-Fastening Set 8 with Clamp Lever, right, white aluminium, similar to RAL 9006

Transverse-Fastening Set 8 with Clamp Lever, right, white aluminium, similar to RAL 9006
Alignment:  RightClamp Lever:  ✓

Downloads

CAD-Daten

Klassifizierung

Klassifizierungen sind branchenübergreifende Produktdatenstandards und dienen unter anderem der strukturierten Verarbeitung in ERP- oder E-Business-Systemen. Sie benötigen die Klassifizierungsdaten aller item Produkte für Ihr E-Procurement-System? Sprechen Sie uns gerne an.
UNSPSC 9.0
31161601
UNSPSC 7.0
31161601
UNSPSC 26.0
31161601
eCl@ss 8.0
23360290
eCl@ss 11.0
23360290
eCl@ss 4.1
22041424
eCl@ss 5.1
23250311
eCl@ss 6.0.1
23250311
eCl@ss 5.0
23250311
eCl@ss 4.0
22041424
eCl@ss 7.1
23360290
Zolltarifnummer
76169910
