Base Plate

Base Plate

Selected variant

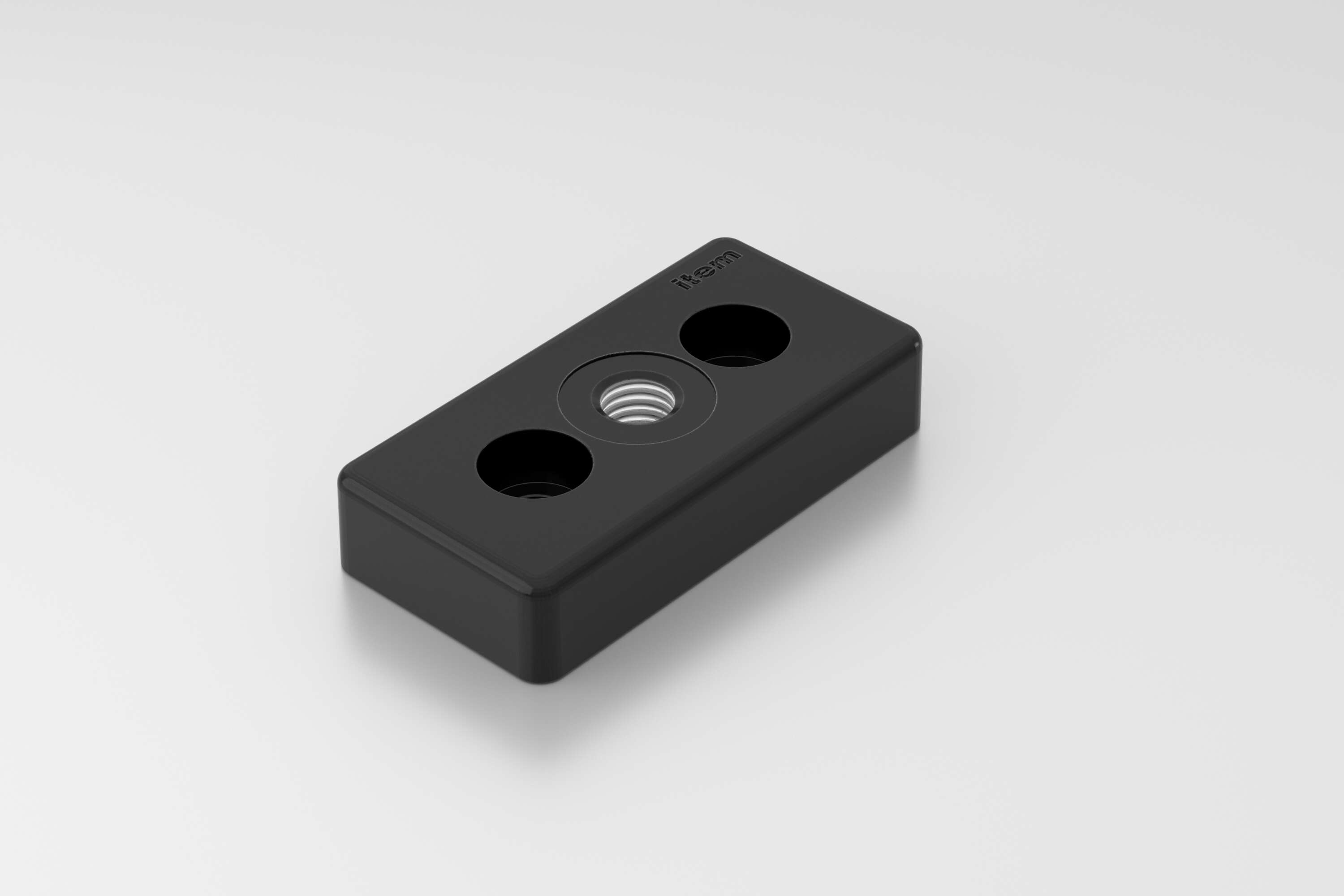

Base Plate 8 80x40, M12, black (0.0.406.32)
Base Plate 8 80x40, M12, black
0.0.406.32
Show all
On request
Get CAD Data and Downloads

Technical Data

item products are based on different modular dimensions and their associated system grooves.Profiles from Lines 5, 6, 8, 10 and 12 each need corresponding sizes of fasteners.The profiles in Line X feature a Line 8 system groove but have a particularly flat surface withminimum curve radii that make them ideal for building sealed constructions.
All substances are registered according to the REACH regulation.REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) ensures that usershave accurate information on the type and properties of operating materials, lubricants, etc.that they might come into contact with.
Components that are RoHS-compliant contain no dangerous substances such as lead or cadmium.EC Directive 2002/95/EC (RoHS 1) restricts the use of certain substances in electronic devices and components.These include batteries, etc.

Properties

Article number 0.0.406.32
Line line 8
ESD-safe No
Thread M12
Weight m = 251 g
Delivery unit 1 pce.
Material Die-cast zinc
Colour black

Description

An M8x18 thread must be tapped in a core bore before the Base Plate can be screwed into it. Hexagon Socket Head Cap Screw DIN 912-M8x25 (0.0.610.71) is used as a fastener.
Fastening Set 8 6-8mm with Hexagon Socket Head Cap Screw M8 (0.0.684.91) is used to create a screw connection with a Line 8 groove.
In both cases, the tightening torque is 25 Nm.
Stable fastening plates for accommodating Adjustable Feet, Castors and other elements.

The Base Plates/Transport Plates can be screwed into the core bores in the end faces of the profiles or onto the sides of the profiles.

Variants

Sort by

Placa base y transporte 5 40x40, M8, negro

Placa base y transporte 5 40x40, M8, negro

0.0.437.59
Serie:  5 Dimensiones exteriores:  40x40 Rosca:  M8 Forma:  Cuadrada Cuadrada Color:  Negro Negro
Placa base y transporte 5 40x40, M10, negro

Placa base y transporte 5 40x40, M10, negro

0.0.437.60
Serie:  5 Dimensiones exteriores:  40x40 Rosca:  M10 Forma:  Cuadrada Cuadrada Color:  Negro Negro
Placa base y transporte 5 40x40, M12, negro

Placa base y transporte 5 40x40, M12, negro

0.0.437.61
Serie:  5 Dimensiones exteriores:  40x40 Rosca:  M12 Forma:  Cuadrada Cuadrada Color:  Negro Negro
Placa base y transporte 5 40x20, M8, negro

Placa base y transporte 5 40x20, M8, negro

0.0.437.58
Serie:  5 Dimensiones exteriores:  40x20 Rosca:  M8 Forma:  Rectangular Rectangular Color:  Negro Negro
Placa base y transporte 6 60x30, M10, negro

Placa base y transporte 6 60x30, M10, negro

0.0.439.16
Serie:  6 Dimensiones exteriores:  60x30 Rosca:  M10 Forma:  Rectangular Rectangular Color:  Negro Negro
Placa base y transporte 6 60x30, M12, negro

Placa base y transporte 6 60x30, M12, negro

0.0.431.06
Serie:  6 Dimensiones exteriores:  60x30 Rosca:  M12 Forma:  Rectangular Rectangular Color:  Negro Negro
Placa base y transporte 6 60x30, M16, negro

Placa base y transporte 6 60x30, M16, negro

0.0.431.07
Serie:  6 Dimensiones exteriores:  60x30 Rosca:  M16 Forma:  Rectangular Rectangular Color:  Negro Negro
Placa base y transporte 6 60x60, M10, negro

Placa base y transporte 6 60x60, M10, negro

0.0.439.15
Serie:  6 Dimensiones exteriores:  60x60 Rosca:  M10 Forma:  Cuadrada Cuadrada Color:  Negro Negro
Placa base y transporte 6 60x60, M12, negro

Placa base y transporte 6 60x60, M12, negro

0.0.431.08
Serie:  6 Dimensiones exteriores:  60x60 Rosca:  M12 Forma:  Cuadrada Cuadrada Color:  Negro Negro
Placa base y transporte 6 60x60, M16, negro

Placa base y transporte 6 60x60, M16, negro

0.0.431.09
Serie:  6 Dimensiones exteriores:  60x60 Rosca:  M16 Forma:  Cuadrada Cuadrada Color:  Negro Negro
Placa base 8 40x40, M10, negro

Placa base 8 40x40, M10, negro

0.0.608.85
Serie:  8 Dimensiones exteriores:  40x40 Rosca:  M10 Forma:  Cuadrada Cuadrada Color:  Negro Negro
Placa pie (perfil St) 8 40x40 M8, negro

Placa pie (perfil St) 8 40x40 M8, negro

0.0.602.30
Serie:  8 Dimensiones exteriores:  40x40 Rosca:  M8 Forma:  Cuadrada Cuadrada Color:  Negro Negro
Placa base 8 80x40, M10, negro

Placa base 8 80x40, M10, negro

0.0.440.71
Serie:  8 Dimensiones exteriores:  80x40 Rosca:  M10 Forma:  Rectangular Rectangular Color:  Negro Negro
Placa base 8 80x40, M10, similar al RAL 9006 aluminio

Placa base 8 80x40, M10, similar al RAL 9006 aluminio

0.0.687.97
Serie:  8 Dimensiones exteriores:  80x40 Rosca:  M10 Forma:  Rectangular Rectangular Color:  Aluminio blanco Aluminio blanco
Placa base 8 80x40, M12, negro

Placa base 8 80x40, M12, negro

0.0.406.32
Serie:  8 Dimensiones exteriores:  80x40 Rosca:  M12 Forma:  Rectangular Rectangular Color:  Negro Negro
Placa base 8 80x40, M12, similar al RAL 9006 aluminio

Placa base 8 80x40, M12, similar al RAL 9006 aluminio

0.0.660.85
Serie:  8 Dimensiones exteriores:  80x40 Rosca:  M12 Forma:  Rectangular Rectangular Color:  Aluminio blanco Aluminio blanco
Placa base 8 80x40, M16, negro

Placa base 8 80x40, M16, negro

0.0.406.33
Serie:  8 Dimensiones exteriores:  80x40 Rosca:  M16 Forma:  Rectangular Rectangular Color:  Negro Negro
Placa base 8 80x40, M16, similar al RAL 9006 aluminio

Placa base 8 80x40, M16, similar al RAL 9006 aluminio

0.0.687.98
Serie:  8 Dimensiones exteriores:  80x40 Rosca:  M16 Forma:  Rectangular Rectangular Color:  Aluminio blanco Aluminio blanco
Placa base 8 80x80, M10, negro

Placa base 8 80x80, M10, negro

0.0.440.72
Serie:  8 Dimensiones exteriores:  80x80 Rosca:  M10 Forma:  Cuadrada Cuadrada Color:  Negro Negro
Placa base 8 80x80, M10, similar al RAL 9006 aluminio

Placa base 8 80x80, M10, similar al RAL 9006 aluminio

0.0.687.88
Serie:  8 Dimensiones exteriores:  80x80 Rosca:  M10 Forma:  Cuadrada Cuadrada Color:  Aluminio blanco Aluminio blanco
Placa base 8 80x80, M12, negro

Placa base 8 80x80, M12, negro

0.0.406.22
Serie:  8 Dimensiones exteriores:  80x80 Rosca:  M12 Forma:  Cuadrada Cuadrada Color:  Negro Negro
Placa base 8 80x80, M12, similar al RAL 9006 aluminio

Placa base 8 80x80, M12, similar al RAL 9006 aluminio

0.0.687.89
Serie:  8 Dimensiones exteriores:  80x80 Rosca:  M12 Forma:  Cuadrada Cuadrada Color:  Aluminio blanco Aluminio blanco
Placa base 8 80x80, M16, negro

Placa base 8 80x80, M16, negro

0.0.406.23
Serie:  8 Dimensiones exteriores:  80x80 Rosca:  M16 Forma:  Cuadrada Cuadrada Color:  Negro Negro
Placa base 8 80x80, M16, similar al RAL 9006 aluminio

Placa base 8 80x80, M16, similar al RAL 9006 aluminio

0.0.687.90
Serie:  8 Dimensiones exteriores:  80x80 Rosca:  M16 Forma:  Cuadrada Cuadrada Color:  Aluminio blanco Aluminio blanco
Placa base 8 80x80, M20, negro

Placa base 8 80x80, M20, negro

0.0.406.24
Serie:  8 Dimensiones exteriores:  80x80 Rosca:  M20 Forma:  Cuadrada Cuadrada Color:  Negro Negro
Placa base y transporte 8 80x80-45°, M12, negro

Placa base y transporte 8 80x80-45°, M12, negro

0.0.409.50
Serie:  8 Dimensiones exteriores:  80x80 Rosca:  M12 Forma:  Triangular Triangular Color:  Negro Negro
Placa base y transporte 8 80x80-45°, M16, negro

Placa base y transporte 8 80x80-45°, M16, negro

0.0.409.51
Serie:  8 Dimensiones exteriores:  80x80 Rosca:  M16 Forma:  Triangular Triangular Color:  Negro Negro
Placa base y transporte 8 80x80-R80, M12, similar al RAL 9006 aluminio

Placa base y transporte 8 80x80-R80, M12, similar al RAL 9006 aluminio

0.0.677.01
Serie:  8 Dimensiones exteriores:  80x80 Rosca:  M12 Forma:  Redondeado Redondeado Color:  Aluminio blanco Aluminio blanco
Placa base y transporte 8 120x120, M16, natural

Placa base y transporte 8 120x120, M16, natural

0.0.620.05
Serie:  8 Dimensiones exteriores:  120x120 Rosca:  M16 Forma:  Cuadrada Cuadrada Color:  Aluminio, natural Aluminio, natural
Placa base 8 160x60, similar al RAL 9006 aluminio

Placa base 8 160x60, similar al RAL 9006 aluminio

0.0.655.21
Serie:  8 Dimensiones exteriores:  160x60 Rosca:  M12 + M10 Forma:  Rectangular Rectangular Color:  Aluminio blanco Aluminio blanco
Placa base y transporte X 8 80x40, M8, similar al RAL 9006 aluminio

Placa base y transporte X 8 80x40, M8, similar al RAL 9006 aluminio

0.0.600.55
Serie:  x Dimensiones exteriores:  80x40 Rosca:  M8 Forma:  Rectangular Rectangular Color:  Aluminio blanco Aluminio blanco
Placa base y transporte X 8 80x40, M10, similar al RAL 9006 aluminio

Placa base y transporte X 8 80x40, M10, similar al RAL 9006 aluminio

0.0.604.52
Serie:  x Dimensiones exteriores:  80x40 Rosca:  M10 Forma:  Rectangular Rectangular Color:  Aluminio blanco Aluminio blanco
Placa base y transporte X 8 80x40, M16, similar al RAL 9006 aluminio

Placa base y transporte X 8 80x40, M16, similar al RAL 9006 aluminio

0.0.607.03
Serie:  x Dimensiones exteriores:  80x40 Rosca:  M16 Forma:  Rectangular Rectangular Color:  Aluminio blanco Aluminio blanco
Placa base y transporte X 8 80x80, M10, similar al RAL 9006 aluminio

Placa base y transporte X 8 80x80, M10, similar al RAL 9006 aluminio

0.0.604.53
Serie:  x Dimensiones exteriores:  80x80 Rosca:  M10 Forma:  Cuadrada Cuadrada Color:  Aluminio blanco Aluminio blanco
Placa base y transporte X 8 80x80, M16, similar al RAL 9006 aluminio

Placa base y transporte X 8 80x80, M16, similar al RAL 9006 aluminio

0.0.600.56
Serie:  x Dimensiones exteriores:  80x80 Rosca:  M16 Forma:  Cuadrada Cuadrada Color:  Aluminio blanco Aluminio blanco
Placa base y transporte 10 100x100, M12, similar al RAL 9006 aluminio

Placa base y transporte 10 100x100, M12, similar al RAL 9006 aluminio

0.0.625.19
Serie:  10 Dimensiones exteriores:  100x100 Rosca:  M12 Forma:  Cuadrada Cuadrada Color:  Aluminio blanco Aluminio blanco
Placa base y transporte 10 100x100, M16, similar al RAL 9006 aluminio

Placa base y transporte 10 100x100, M16, similar al RAL 9006 aluminio

0.0.625.20
Serie:  10 Dimensiones exteriores:  100x100 Rosca:  M16 Forma:  Cuadrada Cuadrada Color:  Aluminio blanco Aluminio blanco
Placa base y transporte 10 100x50, M12, similar al RAL 9006 aluminio

Placa base y transporte 10 100x50, M12, similar al RAL 9006 aluminio

0.0.625.15
Serie:  10 Dimensiones exteriores:  100x50 Rosca:  M12 Forma:  Rectangular Rectangular Color:  Aluminio blanco Aluminio blanco
Placa base y transporte 10 100x50, M16, similar al RAL 9006 aluminio

Placa base y transporte 10 100x50, M16, similar al RAL 9006 aluminio

0.0.625.16
Serie:  10 Dimensiones exteriores:  100x50 Rosca:  M16 Forma:  Rectangular Rectangular Color:  Aluminio blanco Aluminio blanco
Placa base y transporte 10 200x100, similar al RAL 9006 aluminio

Placa base y transporte 10 200x100, similar al RAL 9006 aluminio

0.0.625.27
Serie:  10 Dimensiones exteriores:  200x100 Rosca:  M12 + M16 Forma:  Rectangular Rectangular Color:  Aluminio blanco Aluminio blanco
Placa base y transporte 12 120x120, M12, negro

Placa base y transporte 12 120x120, M12, negro

0.0.007.40
Serie:  12 Dimensiones exteriores:  120x120 Rosca:  M12 Forma:  Cuadrada Cuadrada Color:  Negro Negro
Placa base y transporte 12 120x120, M16, negro

Placa base y transporte 12 120x120, M16, negro

0.0.007.43
Serie:  12 Dimensiones exteriores:  120x120 Rosca:  M16 Forma:  Cuadrada Cuadrada Color:  Negro Negro
Placa base y transporte 12 120x60, M16, negro

Placa base y transporte 12 120x60, M16, negro

0.0.007.37
Serie:  12 Dimensiones exteriores:  120x60 Rosca:  M16 Forma:  Rectangular Rectangular Color:  Negro Negro
Placa base y transporte 12 120x60, M12, negro

Placa base y transporte 12 120x60, M12, negro

0.0.007.34
Serie:  12 Dimensiones exteriores:  120x60 Rosca:  M12 Forma:  Rectangular Rectangular Color:  Negro Negro
