Bisagra St

Variante seleccionada
Bisagra St, negro (0.0.373.82)
Bisagra St, negro
0.0.373.82
Mostrar todo
Descargar datos CAD

Datos técnicos

los productos de item se basan en diferentes dimensiones modulares y sus ranuras de sistema asociadas.Cada perfil de las líneas 5, 6, 8, 10 y 12 necesita el tamaño correspondiente de sujeciones.Los perfiles en la línea X disponen de una ranura de sistema de la línea 8, pero tienen una superficie particularmente plana con un radio mínimo de curva que los hace ideales para realizar construcciones selladas.
los productos de item se basan en diferentes dimensiones modulares y sus ranuras de sistema asociadas.Cada perfil de las líneas 5, 6, 8, 10 y 12 necesita el tamaño correspondiente de sujeciones.Los perfiles en la línea X disponen de una ranura de sistema de la línea 8, pero tienen una superficie particularmente plana con un radio mínimo de curva que los hace ideales para realizar construcciones selladas.
los productos de item se basan en diferentes dimensiones modulares y sus ranuras de sistema asociadas.Cada perfil de las líneas 5, 6, 8, 10 y 12 necesita el tamaño correspondiente de sujeciones.Los perfiles en la línea X disponen de una ranura de sistema de la línea 8, pero tienen una superficie particularmente plana con un radio mínimo de curva que los hace ideales para realizar construcciones selladas.
Todas las sustancias están registradas de conformidad con la normativa REACHREACH (Registro, Evaluación, Autorización y Restricción de sustancias químicas) asegura que los usuarios dispongan de información precisa sobre el tipo y las propiedades de los materiales de operación, lubricantes, etc., con los que puedan entrar en contacto.
Los componentes que cumplen con la directiva RoHS no contienen sustancias peligrosas como plomo o cadmio.Directiva EC 2002/95/EC (RoHS 1) restringe el uso de ciertas sustancias en dispositivos y componentes electrónicos.Esto incluye baterías, etc.

Volumen de suministro

Medidas bisagras, St, negro
3 tornillos gota de sebo con valona M5x8, negro
Tuerca hexagonal DIN 934-M5, St, negro
Arandela ISO 7089 - 5 - 200 HV, negro
Tornillo caña cuadrada DIN 603-M5x16, St, negro

Características

Número de artículo0.0.373.82
Serieserie 5
Serieserie 6
Serieserie 8
Protección contra ESDNo
Pesom = 51 g
Fuerza máx.Fmax. = 250 N
Unidad de suministro1 kit
Colornegro

Descripción

Bisagra de uso general para puertas y tapas.

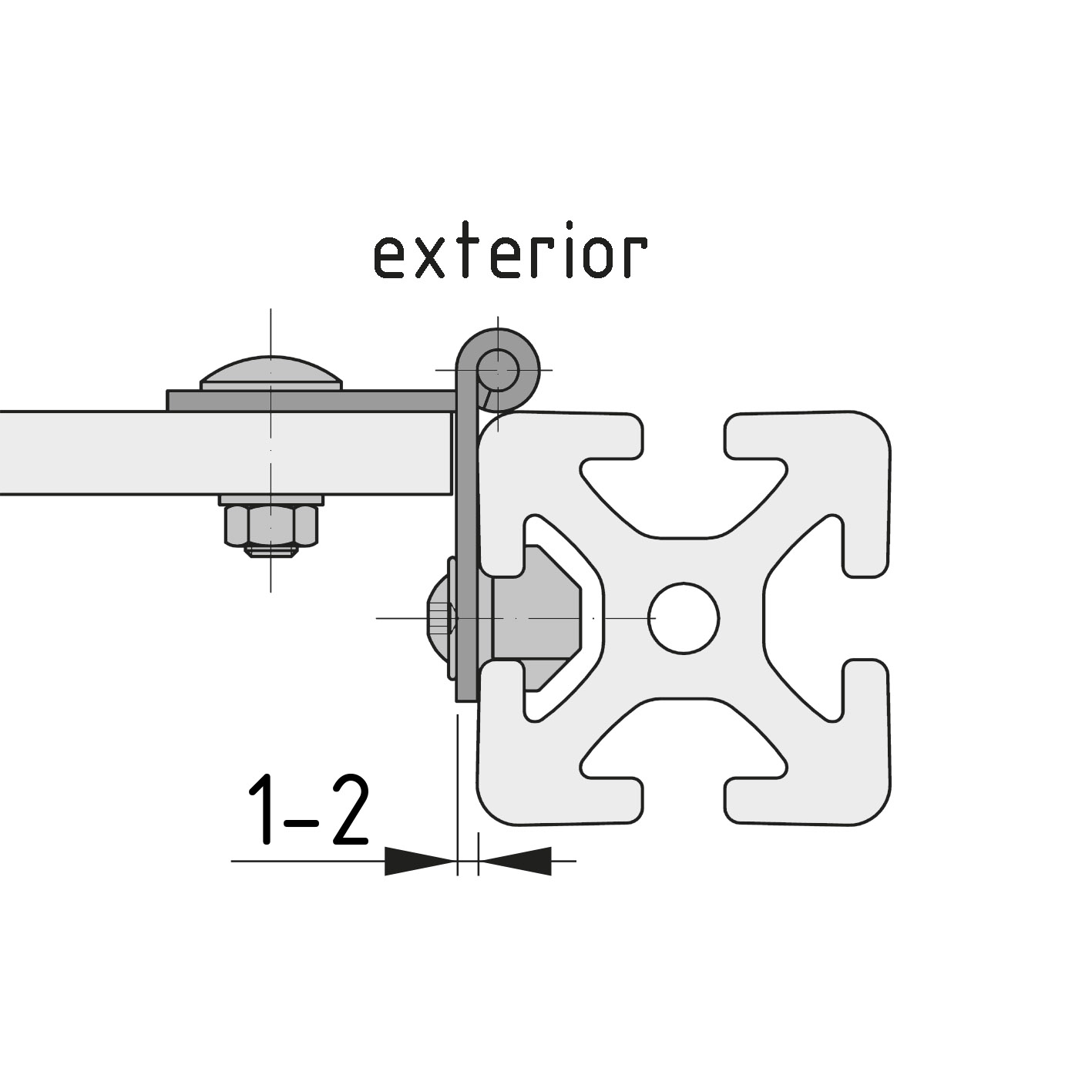

Puede montarse por el interior o por el exterior de la puerta (cuando se monta por el interior no puede ser desenroscada).
El panel (puerta) puede girar 180°.
Los colisos permiten usar y ajustar la ranura a los perfiles de la serie 5 a 8.

Indicaciones de montaje

Nota: Se recomienda utilizar tuercas 8 Zn M5 para atornillar la bisagra St a los perfiles de la serie 8.
Nota: Se recomienda utilizar tuercas 8 Zn M5 para atornillar la bisagra St a los perfiles de la serie 8.
Con este modo de fijación, la bisagra St no puede desenroscarse desde el exterior.

Variantes

Ordenar por

Cerniera in acciaio, nero

Cerniera in acciaio, nero

0.0.373.82
Colore:  nero nero
Cerniera in acciaio, alluminio brillante simile a RAL 9006

Cerniera in acciaio, alluminio brillante simile a RAL 9006

0.0.649.47
Colore:  alluminio brillante alluminio brillante

descargas

Datos CAD

Clasificación

Las clasificaciones son estándares de datos de productos de toda la industria que se utilizan, entre otras cosas, para soportar el procesamiento estructurado en los sistemas ERP y de negocio electrónico. ¿Necesita los datos de clasificación de todos los productos de item para su sistema de adquisición electrónica? Si es así, no dude en contactarnos.
eCl@ss 8.0
23250304
eCl@ss 11.0
23250304
eCl@ss 4.1
22041403
eCl@ss 5.0
23250304
eCl@ss 5.1
23250304
eCl@ss 6.0.1
23250304
UNSPSC 9.0
31162403
eCl@ss 7.1
23250304
eCl@ss 4.0
22041403
UNSPSC 7.0
31162403
Código arancelario
83021000
