Cerniera in acciaio

Variante scelta
Cerniera in acciaio, nero (0.0.373.82)
Cerniera in acciaio, nero
0.0.373.82
Visualizza tutto
Scarica i dati CAD

Dati tecnici

I prodotti item si basano su varie dimensioni modulari e sulle loro scanalature di sistema associate.I profili delle linee 5, 6, 8, 10 e 12 richiedono elementi di fissaggio di dimensioni adeguate.I profili della linea X presentano la scanalatura di sistema della linea 8 ma hanno una superficie particolarmente piana conraggi di curvatura minimi che li rendono ideali per realizzazione di costruzioni sigillate.
I prodotti item si basano su varie dimensioni modulari e sulle loro scanalature di sistema associate.I profili delle linee 5, 6, 8, 10 e 12 richiedono elementi di fissaggio di dimensioni adeguate.I profili della linea X presentano la scanalatura di sistema della linea 8 ma hanno una superficie particolarmente piana conraggi di curvatura minimi che li rendono ideali per realizzazione di costruzioni sigillate.
I prodotti item si basano su varie dimensioni modulari e sulle loro scanalature di sistema associate.I profili delle linee 5, 6, 8, 10 e 12 richiedono elementi di fissaggio di dimensioni adeguate.I profili della linea X presentano la scanalatura di sistema della linea 8 ma hanno una superficie particolarmente piana conraggi di curvatura minimi che li rendono ideali per realizzazione di costruzioni sigillate.
Tutte le sostanze sono registrate in conformità al regolamento REACH.Il sistema REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) fa in modo che gli utenti abbiano informazioni precise sul tipo e sulle proprietà dei materiali di lavoro, sui lubrificanti, ecc. con i quali potrebbero venire a contatto.
I componenti compatibili con la norma RoHS non contengono sostanze pericolose come piombo o cadmio.La direttiva CE 2002/95/CE (RoHS 1) limita l’uso di alcune sostanze nelle apparecchiature e nei componenti elettronici.Ciò riguarda le batterie ecc.

Materiale incluso

Semi-cerniere, acciaio, nere
3 Viti svasate a testa piatta M5x8, acciaio, nere
Dado esagonale DIN 934-M5, acciaio, nero
Rondella ISO 7089 - 5 - 200 HV, nera
Vite a testa tonda piatta DIN 603-M5x16, acciaio, nera

Proprietà

Nr. articolo0.0.373.82
SerieSerie 5
Serieserie 6
Serieserie 8
AntistaticoNo
Pesom = 51 g
Carico mass.Fmax. = 250 N
Unita di consegna1 set
Colorenero

Descrizione

Cerniera universalmente utilizzabile per porte e sportelli.

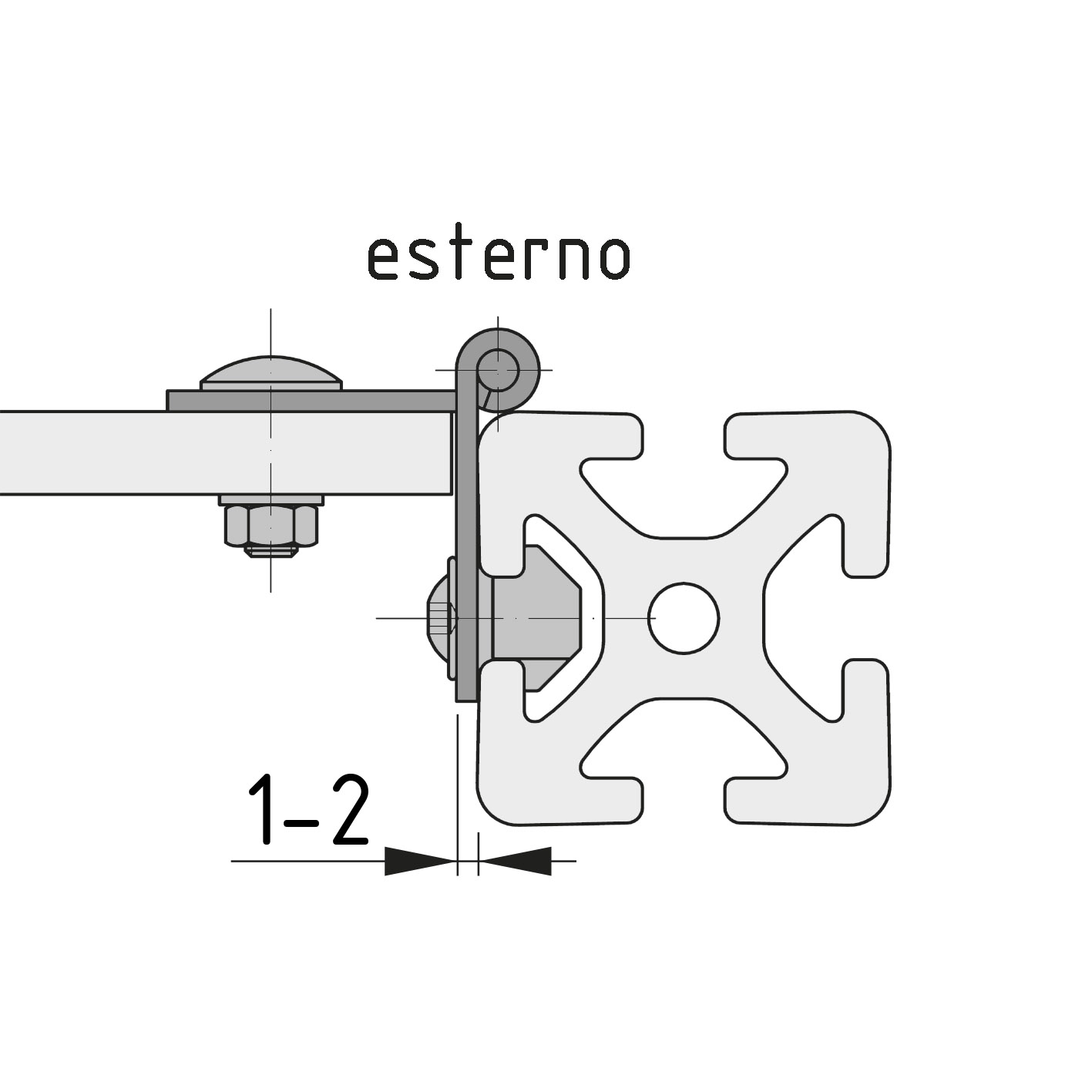

Il montaggio può avvenire all’esterno e all’interno (non svitabile).
L’elemento piano (porta) può essere ruotato di 180°.
I fori longitudinali consentono di regolare la cerniera in modo che possa essere utilizzata per le serie dalla 5 alla 8.

Istruzioni di montaggio

Nota: per avvitare la cerniera in acciaio ai profilati della serie 8 si consiglia di utilizzare tasselli scorrevoli 8 Zn M5.
Nota: per avvitare la cerniera in acciaio ai profilati della serie 8 si consiglia di utilizzare tasselli scorrevoli 8 Zn M5.
La cerniera in acciaio in questa variante non può essere svitata dall’esterno.

Varianti

Ordinare per

Scharnier St, schwarz

Scharnier St, schwarz

0.0.373.82
Farbe:  schwarz schwarz
Scharnier St, weißaluminium ähnlich RAL 9006

Scharnier St, weißaluminium ähnlich RAL 9006

0.0.649.47
Farbe:  weißaluminium weißaluminium

Downloads

Dati CAD

Classificazione

Le classificazioni sono standard dei dati di prodotto intersettoriali e servono, tra l’altro, per l’elaborazione strutturata nei sistemi ERP o di e-business. Per ricevere i dati di classificazione di tutti i prodotti item per il proprio sistema di e-procurement, contattaci.
eCl@ss 8.0
23250304
eCl@ss 11.0
23250304
eCl@ss 4.1
22041403
eCl@ss 5.0
23250304
eCl@ss 5.1
23250304
eCl@ss 6.0.1
23250304
UNSPSC 9.0
31162403
eCl@ss 7.1
23250304
eCl@ss 4.0
22041403
UNSPSC 7.0
31162403
Codice tariffa doganale
83021000
