Zestaw prowadnic z tulejami liniowymi kulkowymi 8

Zestaw prowadnic z tulejami liniowymi kulkowymi 8

Wybrany wariant
Zestaw prowadnic z tulejami liniowymi kulkowymi 8 160x40 D14 (0.0.386.10)
Zestaw prowadnic z tulejami liniowymi kulkowymi 8 160x40 D14
0.0.386.10
Zobacz wszystkie
* Dane obowiązkowe
Pobierz dane CAD

Dane techniczne

Produkty firmy item tworzone są z modułów o różnych wymiarach, które łączą się za pomocą systemu rowków. Profile 5, 6, 8, 10 i 12 wymagają łączników w odpowiednim rozmiarze. Profile X mają system rowków znany z profili 8. Odznaczają się jednak płaską powierzchnią i minimalnym promieniem łuku. Dzięki temu doskonale nadają się do tworzenia szczelnie zamkniętych konstrukcji.
Wszystkie substancje są zarejestrowane zgodnie z rozporządzeniem REACH. Rozporządzenie REACH (ang. Registration, Evaluation, Authorisation and Restriction of Chemicals, rejestracja, ocena udzielanie zezwoleń i stosowanie ograniczeń w zakresie chemikaliów) pozwala zapewnić, że użytkownicy będą dysponowali dokładnymi informacjami na temat typu i właściwości materiałów eksploatacyjnych, środków smarnych itd., z którymi mogą mieć styczność.
Podzespoły zgodne z unijną dyrektywą RoHS (ang. Restriction of Hazardous Substances, ograniczenie stosowania niebezpiecznych substancji) nie zawierają jakichkolwiek substancji niebezpiecznych, takich jak ołów czy kadm. Dyrektywa 2002/95/WE Parlamentu Europejskiego i Rady (RoHS 1) ogranicza używanie określonych substancji w urządzeniach i podzespołach elektronicznych. Obejmuje to akumulatory itd.

Zakres dostawy

kompletnie obrobiony i wstępnie zmontowany
1 wózek 8 160x40 D14, Al, anodowany, w kolorze naturalnym
2 bloki zaciskowe 8 160x40 D14
2 zaślepki 8 160x40
2 zaślepki do bloku zaciskowego 8 160x40 D14
2 zaślepki do wózka 8 160x40 D14
4 jednostki tulejek kulkowych 8 D14
4 elementy zaciskowe wałka 8 D14
2 wałki D14

Właściwości

Numer artykułu0.0.386.10
typoszeregTyposzereg 8
Odporność na ESDNie
wagam = 2,39 kg
JOP1 zestaw
Stan dostawyWstępnie zmontowany

Opis

Kompletne systemy prowadnic na bazie wałków D14 lub D25 o zmiennej długości wózka (S)- i długości skoku (H) (wartości te należy podać przy zamówieniu).
Nieznacznie krótsza długość wałka umożliwia łatwe dopasowanie elementów podczas montażu.
Maksymalna długość prowadnicy wynosi 2000 mm.
Parametry nośności wózka wynikają z rodzaju oraz ilości zastosowanych jednostek tulejek kulkowych.

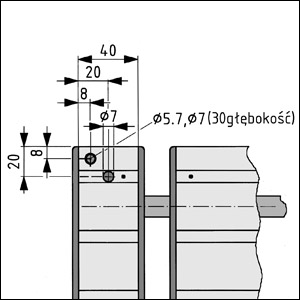

Zalecane rozmieszczenie otworów wykonanych do mocowania lub okołkowania.
LG = Długość całkowita prowadnicy
LG = (LS + 2x4mm) + H + 2x48mm

Warianty

Sortuj wg

Ball-Bearing Guide Bush Set 8 160x40 D14

Ball-Bearing Guide Bush Set 8 160x40 D14

0.0.386.10
Guide type:  Shaft D14Design:  SingleDimension X:  160 mmDimension Y:  40 mm
Ball-Bearing Guide Bush Set 8 80x40 D14

Ball-Bearing Guide Bush Set 8 80x40 D14

0.0.386.11
Guide type:  Shaft D14Design:  DoubleDimension X:  80 mmDimension Y:  40 mm
Ball-Bearing Guide Bush Set 8 160x80 D25

Ball-Bearing Guide Bush Set 8 160x80 D25

0.0.387.10
Guide type:  Shaft D25Design:  SingleDimension X:  160 mmDimension Y:  80 mm
Ball-Bearing Guide Bush Set 8 80x80 D25

Ball-Bearing Guide Bush Set 8 80x80 D25

0.0.387.11
Guide type:  Shaft D25Design:  DoubleDimension X:  80 mmDimension Y:  80 mm

do pobrania

Dane CAD

Klasyfikacje

Klasyfikacje to branżowe standardy danych produktowych, które są wykorzystywane m. in. do wspierania ustrukturyzowanego przetwarzania w systemach ERP i e-biznesu. Potrzebujesz danych klasyfikacyjnych dla wszystkich produktów dla swojego systemu e-zamówień? Jeśli tak, nie wahaj się z nami skontaktować.
eCl@ss 8.0
23050701
eCl@ss 4.0
23050701
eCl@ss 4.1
23050701
eCl@ss 5.0
23050701
eCl@ss 5.1
23050701
eCl@ss 6.0.1
23050701
eCl@ss 11.0
23050701
eCl@ss 7.1
23050701
UNSPSC 7.0
31171506
UNSPSC 9.0
31171506
Kod taryfy celnej
84832000
