Úhelník 12 Zn

0.0.007.18

Získat data CAD a soubory ke stažení

Technické údaje

item products are based on different modular dimensions and their associated system grooves.Profiles from Lines 5, 6, 8, 10 and 12 each need corresponding sizes of fasteners.The profiles in Line X feature a Line 8 system groove but have a particularly flat surface withminimum curve radii that make them ideal for building sealed constructions.
All substances are registered according to the REACH regulation.REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) ensures that usershave accurate information on the type and properties of operating materials, lubricants, etc.that they might come into contact with.
Components that are RoHS-compliant contain no dangerous substances such as lead or cadmium.EC Directive 2002/95/EC (RoHS 1) restricts the use of certain substances in electronic devices and components.These include batteries, etc.

Rozsah dodávky

úhelník, zinkový odlitek, RAL9006 odstín bílý hliník
stavitelná západka, zinkový odlitek, RAL9006 odstín bílý hliník
čtyřhranná matice DIN 562-M6, ocel, PÚ: pozinkování
přídržný plech, ocel

Vlastnosti

Číslo zboží0.0.007.18
LineLine 12
Bezpečné z hlediska ESDBezpečné z hlediska ESD = Ne
ZávitM6
Hmotnostm = 120 g
Dodací jednotka1 sada

Popis

Univerzální prvky pro upevňování výplní a profilů konstrukční řady 12.
Možnost přestavení pojistné západky napříč drážky profilu umožňuje instalovat výplně bez ohledu na jejich tloušťku zároveň s hranou profilu.
Úhelníky 12 lze posouvat podél drážky profilu, takže se mohou snadno nastavit na místa otvorů v plošných výplních.

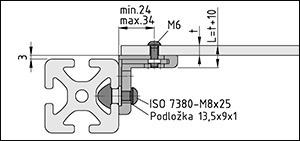

Upevnění plošné výplně s vyvrtanými otvory pomocí šroubu M6 a čtyřhranné matice univerzálního úhelníku 12 Zn.
Při dostatečné tloušťce plošné výplně lze provést upevnění, pomocí univerzálního úhelníku 12 i zevnitř, které není viditelné ani přístupné z vnější strany.

Ke stažení

Data CAD

Klasifikace

Klasifikace jsou oborové datové standardy pro výrobky, které se používají mimo jiné k podpoře strukturovaného zpracování v systémech ERP a e-business. Potřebujete pro svůj systém elektronického zadávání veřejných zakázek údaje o klasifikaci všech výrobků? Pokud ano, neváhejte nás kontaktovat.
eCl@ss 8.0
23240190
eCl@ss 4.1
22041426
eCl@ss 5.0
23250320
eCl@ss 5.1
23250320
UNSPSC 9.0
31162307
eCl@ss 6.0.1
23250320
eCl@ss 4.0
22041426
UNSPSC 7.0
31162307
eCl@ss 11.0
23240190
eCl@ss 7.1
23240190
Číslo celního tarifu
79070000
