Závěs St

Závěs St

Vybraná varianta
Pant St, černý odstín (0.0.373.82)
Pant St, černý odstín
0.0.373.82
Show all
Na vyžádání
Získat data CAD a soubory ke stažení

Technické údaje

item products are based on different modular dimensions and their associated system grooves.Profiles from Lines 5, 6, 8, 10 and 12 each need corresponding sizes of fasteners.The profiles in Line X feature a Line 8 system groove but have a particularly flat surface withminimum curve radii that make them ideal for building sealed constructions.
item products are based on different modular dimensions and their associated system grooves.Profiles from Lines 5, 6, 8, 10 and 12 each need corresponding sizes of fasteners.The profiles in Line X feature a Line 8 system groove but have a particularly flat surface withminimum curve radii that make them ideal for building sealed constructions.
item products are based on different modular dimensions and their associated system grooves.Profiles from Lines 5, 6, 8, 10 and 12 each need corresponding sizes of fasteners.The profiles in Line X feature a Line 8 system groove but have a particularly flat surface withminimum curve radii that make them ideal for building sealed constructions.
All substances are registered according to the REACH regulation.REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) ensures that usershave accurate information on the type and properties of operating materials, lubricants, etc.that they might come into contact with.
Components that are RoHS-compliant contain no dangerous substances such as lead or cadmium.EC Directive 2002/95/EC (RoHS 1) restricts the use of certain substances in electronic devices and components.These include batteries, etc.

Rozsah dodávky

poloviny pantu, PA-GF, černý odstín
3 šrouby s límcem a s čočkovitou hlavou M5x8, ocel, černý odstín
šestihranná matice DIN 934-M5, ocel, černý odstín
podložka ISO 7089 - 5 - 200 HV, černý odstín
šroub vratový DIN 603-M5x16, ocel, černý odstín

Vlastnosti

Číslo zboží 0.0.373.82
Line Line 5
Line Line 6
Line Line 8
Bezpečné z hlediska ESD Bezpečné z hlediska ESD = Ne
Hmotnost m = 51 g
Max. síla Fmax. = 250 N
Dodací jednotka 1 sada
Barva černý odstín

Popis

Lehký pant s univerzálním použitím pro dveře a kryty.
Montáž lze provést zvenku nebo zevnitř (nelze odšroubovat).
S plošnou výplní (dveřmi) lze otáčet o 180°.
Díky podélné drážce se pant může seřídit a použít pro konstrukční řady 5 až 8.

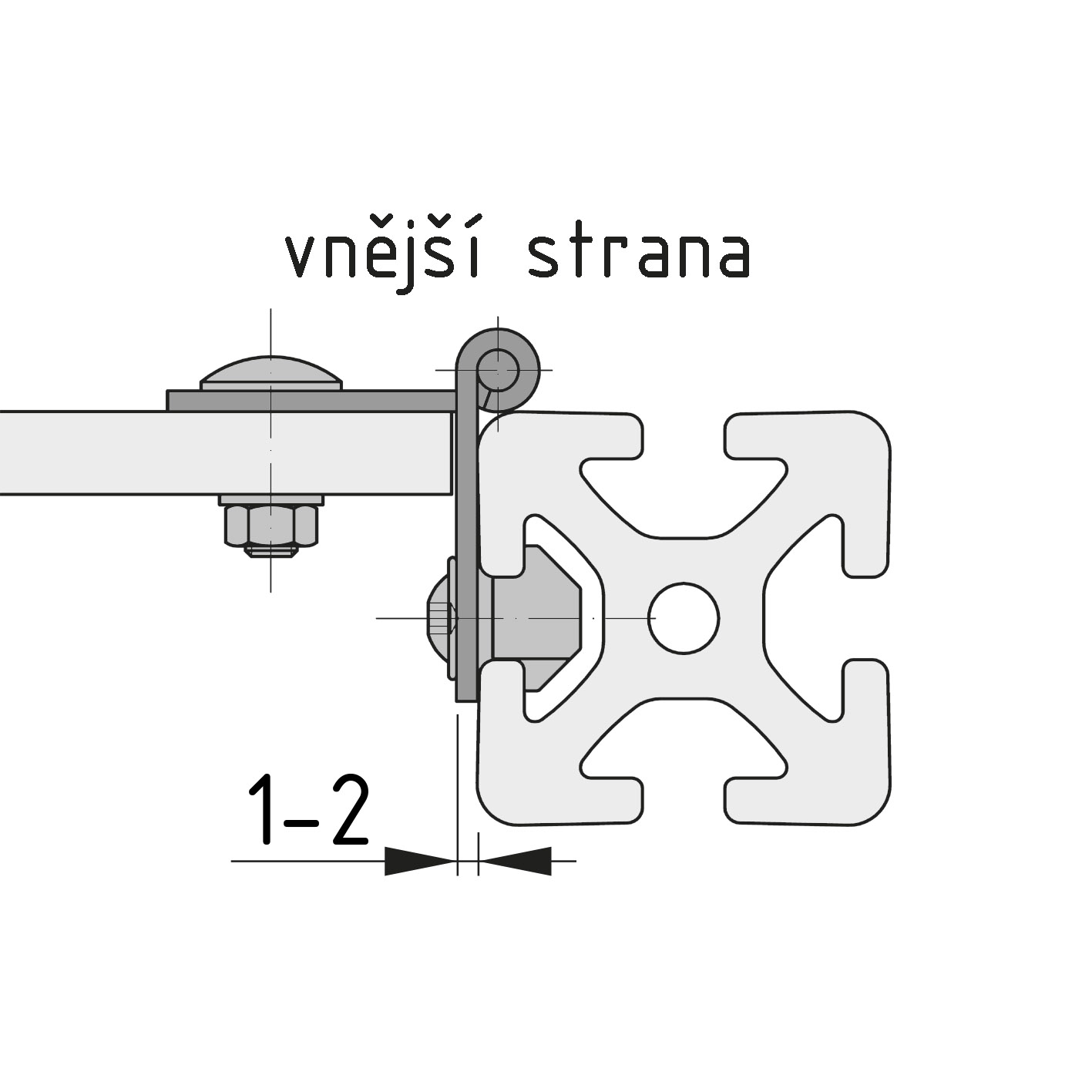

Montážní pokyny

Upozornění: Pokud se pant St šroubuje k profilu konstrukční řady 8, doporučujeme použít drážkovou matici 8 Zn M5 .
Upozornění: Pokud se pant St šroubuje k profilu konstrukční řady 8, doporučujeme použít drážkovou matici 8 Zn M5 .
Pant St u této varianty montáže nelze uvolnit zvenčí.

Varianty

Řadit podle

Hinge St, black

Hinge St, black

0.0.373.82
Colour:  Black Black
Hinge St, white aluminium, similar to RAL 9006

Hinge St, white aluminium, similar to RAL 9006

0.0.649.47
Colour:  White aluminium White aluminium

Ke stažení

Data CAD

Klasifikace

Klasifikace jsou oborové datové standardy pro výrobky, které se používají mimo jiné k podpoře strukturovaného zpracování v systémech ERP a e-business. Potřebujete pro svůj systém elektronického zadávání veřejných zakázek údaje o klasifikaci všech výrobků? Pokud ano, neváhejte nás kontaktovat.
eCl@ss 8.0
23250304
eCl@ss 11.0
23250304
eCl@ss 4.1
22041403
eCl@ss 5.0
23250304
eCl@ss 5.1
23250304
eCl@ss 6.0.1
23250304
UNSPSC 9.0
31162403
eCl@ss 7.1
23250304
eCl@ss 4.0
22041403
UNSPSC 7.0
31162403
Číslo celního tarifu
83021000
