Centrální upevňovací sada

Vybraná varianta
Středový spoj 8 (0.0.494.15)
Středový spoj 8
0.0.494.15
Zobrazit všechny
Získat data CAD a soubory ke stažení

Technické údaje

item products are based on different modular dimensions and their associated system grooves.Profiles from Lines 5, 6, 8, 10 and 12 each need corresponding sizes of fasteners.The profiles in Line X feature a Line 8 system groove but have a particularly flat surface withminimum curve radii that make them ideal for building sealed constructions.
Components with this symbol meet the requirements of IEC 61340-5-1 and are therefore suitable for use in EPAs (electrostatic protected areas). By complying with the further stipulations of this standard you can use these products to create a safe environment for handling electronic components.
All substances are registered according to the REACH regulation.REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) ensures that usershave accurate information on the type and properties of operating materials, lubricants, etc.that they might come into contact with.
Components that are RoHS-compliant contain no dangerous substances such as lead or cadmium.EC Directive 2002/95/EC (RoHS 1) restricts the use of certain substances in electronic devices and components.These include batteries, etc.

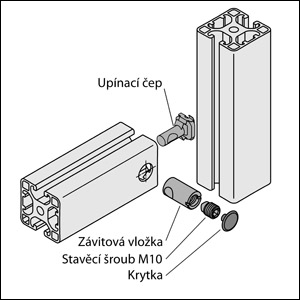

Rozsah dodávky

upínací čep, ocel, PÚ: pozinkování
pružinový prvek, ocel, nerez
závitová vložka, ocel, PÚ: pozinkování
stavěcí šroub M10, ocel, PÚ: pozinkování
krytka, PA šedý odstín

Vlastnosti

Číslo zboží0.0.494.15
LineLine 8
Bezpečné z hlediska ESDBezpečné z hlediska ESD = Ano
Hmotnostm = 42 g
Dodací jednotka1 sada
MomentM = 15 Nm

Popis

Centrální spoj 8 je obzvláště vhodný pro pravoúhlé spoje mezi profily Line 8 a lze jej použít při konstrukci ochranných krytů a přepážek.
Centrální spoj 8 je užitečný v případě, že do drážek profilů konstrukce, které jsou postaveny proti sobě, má být umístěn panelový prvek. Vzhledem k tomu, že drážky zůstávají u této upevňovací sady volné, není nutné speciální opracování prvku panelu v rohových oblastech.
Centrální spoj 8 je tedy mimořádně cenově výhodný způsob provedení profilového spoje.

Montážní pokyny

Nezbytné opracování profilu při použití středového spoje.
Otvor středového spoje 8 by se měl vyvrtat záhlubníkem D14,2 (výr. č. 0.0.492.60).
* Při použití přechodového těsnění v kombinaci se středovým spojem 8 by se měla vzdálenost mezi otvory v profilu zmenšit z 12 na 11 mm.
* Při použití přechodového těsnění v kombinaci se středovým spojem 8 by se měla vzdálenost mezi otvory v profilu zmenšit z 12 na 10,7 mm.
Jak používat centrální spoj 8:
1. Na čelní straně připojovaného profilu vyřízněte zahloubení ⌀14,2 mm pro upevňovací pouzdro. Vzdálenost mezi otvorem a čelní plochou profilu je 12 mm a hloubka zahloubení 26,7 mm.
Doporučuje se použít vrtací přípravek item 0.0.493.72 a stupňovitý vrták D14.2 (kat. č. 0.0.492.60).
2. Do čelní plochy profilu je vyříznut otvor jádra
(⌀ 9 mm; hloubka 20 mm). Poté je třeba otvor odjehlit.
3. Zasuňte upínací kolík do drážky průběžného profilu.
4. Vložte upevňovací pouzdro do zahloubení
⌀14,2 mm, zasuňte upínací kolík a proveďte připojení profilu.
5. Do upevňovacího pouzdra namontujte šroub M10 a upněte profilový spoj (M = 15 Nm).
6. Nasaďte krytku na upevňovací pouzdro.
Vzhledem ke snížené upínací síle a absenci jakéhokoli prvku proti pootočení mezi profily by se tato upevňovací sada měla používat pouze v kombinaci s panelovými prvky v drážce profilu a pouze pro spoje profilů vystavené malému zatížení. Tam, kde je třeba splnit přísnější požadavky a díly jsou důležité z hlediska bezpečnosti, je vhodné použít osvědčené upevňovací techniky pro základní konstrukce (standardní spoje, univerzální spoje nebo automatické spoje).

Varianty

Řadit podle

Středový spoj 8

Středový spoj 8

0.0.494.15
Řada:  8Typ drážky:  8 mm
Středový spoj 10

Středový spoj 10

0.0.632.74
Řada:  10Typ drážky:  10 mm
