Multi-Segment RGB LED-Streifen Controller

Gewählte Variante
Multi-Segment RGB LED-Streifen Controller DIN/AIN 24VDC (0.0.724.14)
Multi-Segment RGB LED-Streifen Controller DIN/AIN 24VDC
0.0.724.14
Alle ansehen
CAD-Daten und Downloads erhalten

Technische Daten

Die item-Produkte basieren auf unterschiedlichen Rastermaßen und den sich daraus ergebenen Systemnuten.Profile der Baureihe 5, 6, 8, 10 und 12 benötigen jeweils passend dimensionierte Verbinder.Profile der Baureihe X verwenden die Systemnut 8, besitzen aber eine besonders plane Oberfläche mitminimalen Kurvenradien zum Bau dichter Konstruktionen.
Alle Stoffe sind gemäß der europaweiten REACH-Verordnung registriert.REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) stellt sicher,dass Benutzer genaue Informationen über Art und Eigenschaften von Betriebsstoffen,Schmiermitteln etc. erhalten, mit denen sie in Kontakt kommen können.
Komponenten mit RoHS-Konformität enthalten keine gefährlichen Stoffe wie Blei oder Cadmium.Die EG-Richtlinie 2002/95/EG (RoHS 1) beschränkt die Verwendung bestimmter Substanzen in Elektronikgeräten und Bauteilen.Dies schließt Batterien etc. ein.

Lieferumfang

1 Multi-Segment RGB LED-Streifen Controller DIN/AIN 24VDC
2 Nutensteine V 8 St M4, verzinkt
2 Zylinderschrauben DIN 912-M4x20, St, verzinkt

Eigenschaften

Ausgangsspannung12 V DC
BaureiheBaureihe 8
Betriebsspannung24 V DC
ESD-sicherNein
Gewichtm = 147 g
Umgebungstemperatur (im Betrieb)-25 °C … +55 °C
SchutzartIP 54
Schnittstellen5 digitale Eingänge 24VDC, 1 analoger Eingang 0-10V
Liefereinheit1 Satz
Stromaufnahmemax. 2,8 A

Beschreibung

Der Multi-Segment RGB LED-Streifen Controller DIN/AIN 24VDC dient der Steuerung von LED-Streifen. Er beherrscht mehrere Betriebsarten für industrielle Signalisierungslösungen. Inbetriebnahme und Parametrierung erfolgen über ein WLAN-fähiges Endgerät per Web-Interface.
Insgesamt stehen fünf digitale Eingänge und ein analoger Eingang zur Verfügung. Der Controller besitzt drei M12-Anschlüsse, um Taster, Schalter oder Sensoren, einen Multi-Segment RGB LED-Streifen und die Stromversorgung anzuschließen - beispielsweise das Stecker-Netzteil 24V 1A M12 (0.0.720.39).

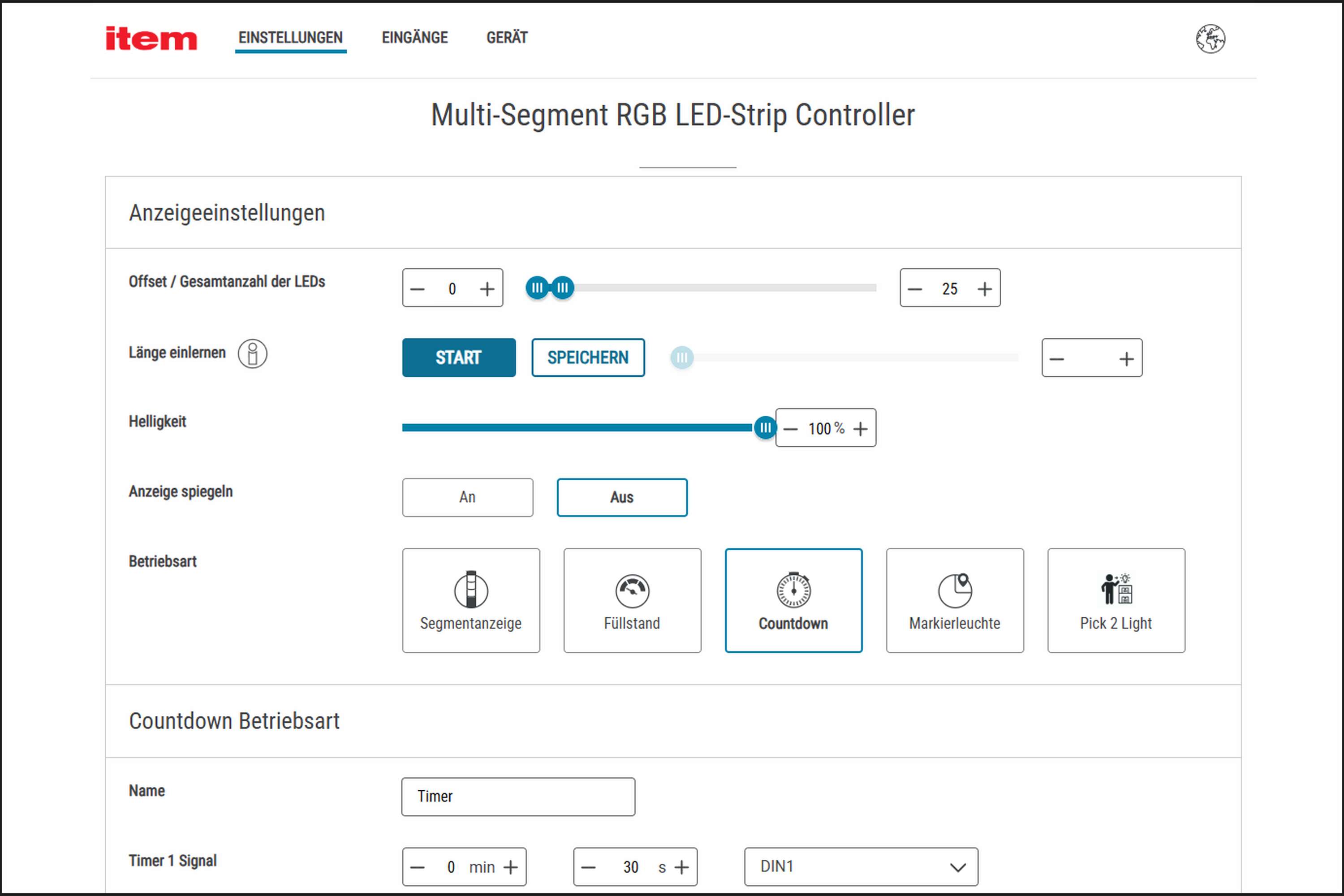

Das Web-Interface des Multi-Segment RGB LED-Streifen Controllers DIN/AIN ist intuitiv bedienbar. Die Funktionen sind auf Seiten zusammengefasst, die per Reiter einfach auswählbar sind.
* Auf der Einstellungsseite erfolgt neben den Grundeinstellungen auch die individuelle Parametrisierung der Betriebsmodi. Hier stellen Sie bspw.: Farben, Schaltsignale oder Schwellenwerte ein.
* Die Eingangsseite zeigt digitale und analoge Realwerte. Zum Testen können die Signale auch simuliert werden.
* Die Geräteseite liefert alle wichtigen Informationen wie Firmware-Version und Betriebsstatus des Controllers.
Mithilfe des Sensor/Aktor-Verteiler M12 5P T-Form A-kodiert (0.0.724.12) kann der Controller mehrere Multi-Segment RGB LED-Streifen parallel ansteuern. Das ermöglicht eine rundum gut sichtbare Signalisierung durch mehrere LED-Streifen in den verschiedenen Nuten eines Profils oder in unterschiedlichen Profilen.
Die Gesamtlänge aller LED-Streifen darf dabei 6 Meter nicht überschreiten.
Mit dem Multi-Segment RGB LED-Streifen Controller DIN/AIN 24VDC lassen sich autarke Lösungen aufbauen. So kann beispielsweise eine Lichtschranke an einem Förderband die Füllhöhe in Transportboxen überwachen. Wenn eine Kiste zu voll ist, löst die Lichtschranke aus und der Controller alarmiert mit einem Blinksignal an einem LED-Streifen die Mitarbeiter.
Betriebsart Countdown:
Der Countdown visualisiert ablaufende Prozesszeiten. Dabei können die Dauer sowie die Warn- und die Alarmschwelle frei gewählt werden, ebenso wie die Farben und der Blinkmodus.
Betriebsart Füllstand:
In diesem Modus können steigende oder fallende Füllstände angezeigt werden. Frei definierbare Warn- und Alarmschwellen zeigen bei Unter- oder Überschreitung das Erreichen eines kritischen Zustands.
Betriebsart Segmentanzeige:
Ein bis fünf Abschnitte des LED-Streifens werden gezielt angesteuert. Der Betriebsmodus ersetzt eine klassische Maschinenampel, Stapelleuchte oder Stacklight. Über Leucht- oder Blinkmuster können Zustände deutlich sichtbar hervorgehoben werden.
Betriebsart Markierleuchte:
Der LED-Streifen leuchtet vollflächig in einer Farbe, um Prozesszustände gut sichtbar anzuzeigen. Es stehen verschiedene Blinkmuster zur Wahl. Die Farben können individuell angepasst werden.
Betriebsart Pick-by-Light:
Ideal für den einsteigerfreundlichen Einsatz in der Kommissionierung an Montagearbeitsplätzen und in einfachen Regalstrukturen. Segmente sind in Position und Länge frei konfigurierbar. Innerhalb der Betriebsart sind tiefere Einstellungen möglich.
Signalansteuerung:
* Direktmodus: Jeder der 6 Eingänge steuert ein eigenes Segment – bis zu 6 Segmente gleichzeitig anzeigbar
* Bitmustermodus: 6 Eingänge werden als Binärcode kombiniert – bis zu 63 Segmente einzeln ansteuerbar
Rezeptemodus: Segemnet werden durch Rezepte ersetzt. Ein Rezept besteht aus bis zu 32 frei definierbaren Segmentkombinationen. Innerhalb des Rezeptemodus besteht die Möglichkeit zur Anpassung der Darstellungsform:
* Parallele Anzeige: Alle Segmente eines Rezepts werden gleichzeitig aktiviert.
* Sequenzielle Anzeige: Segmente werden nacheinander dargestellt. Hierzu wird ein Eingang blockiert.

Montagehinweise

Varianten

Sortieren nach

Multi-Segment RGB LED-Streifen Controller IO-Link 24VDC

Multi-Segment RGB LED-Streifen Controller IO-Link 24VDC
Eingang:  IO-LinkIO-Link:  ✓
Multi-Segment RGB LED-Streifen Controller DIN/AIN 24VDC

Multi-Segment RGB LED-Streifen Controller DIN/AIN 24VDC
Eingang:  Digital und AnalogIO-Link:  X
