Bracket, flat


Selected variant
Automatic Flat Bracket Set 8 200x120 Al (0.0.727.13)
Automatic Flat Bracket Set 8 200x120 Al
0.0.727.13
Show all

Technical Data

item products are based on different modular dimensions and their associated system grooves.Profiles from Lines 5, 6, 8, 10 and 12 each need corresponding sizes of fasteners.The profiles in Line X feature a Line 8 system groove but have a particularly flat surface withminimum curve radii that make them ideal for building sealed constructions.
All substances are registered according to the REACH regulation.REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) ensures that usershave accurate information on the type and properties of operating materials, lubricants, etc.that they might come into contact with.
Components that are RoHS-compliant contain no dangerous substances such as lead or cadmium.EC Directive 2002/95/EC (RoHS 1) restricts the use of certain substances in electronic devices and components.These include batteries, etc.

Scope of Delivery

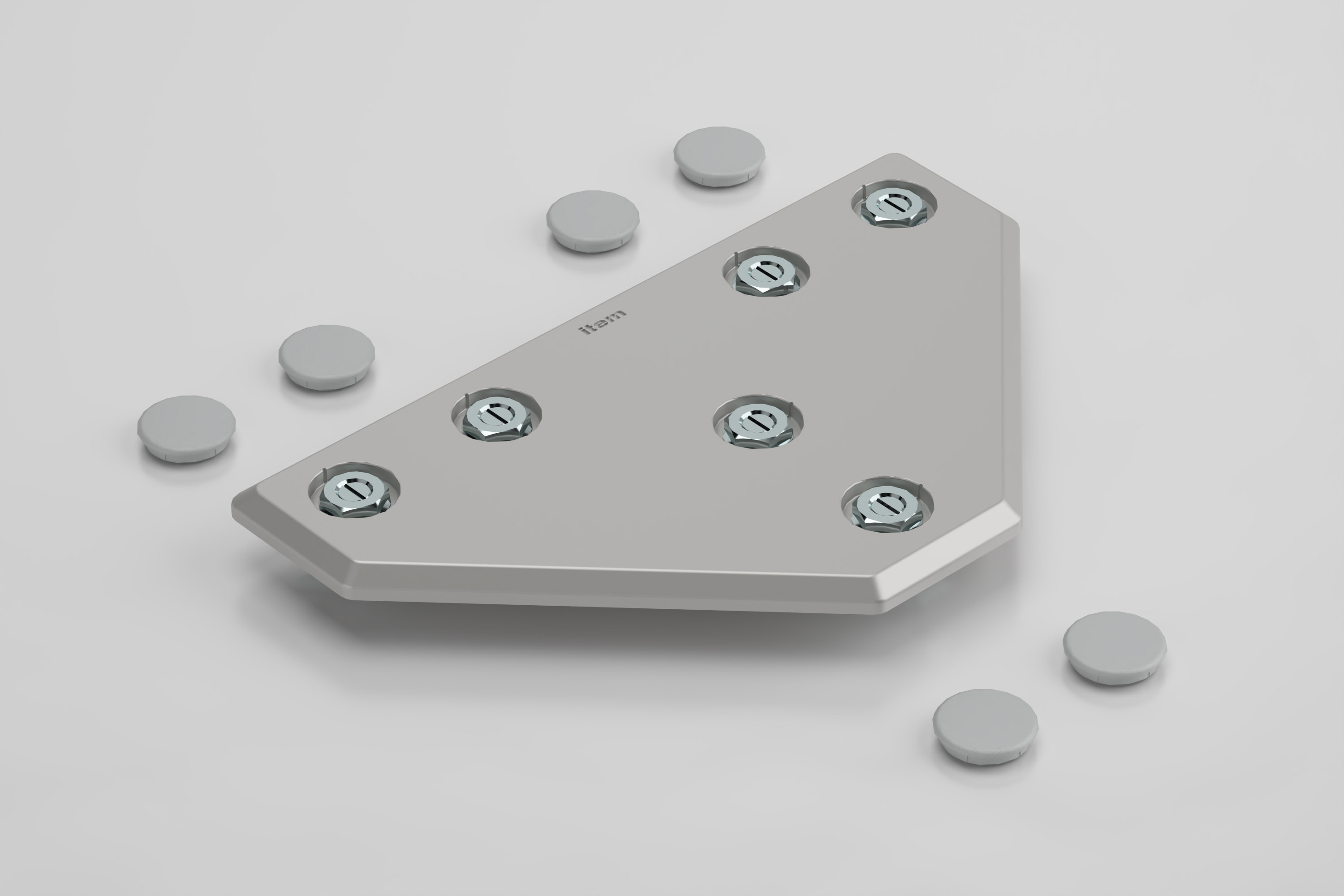

1 automatic flat bracket 8 200x120, die-cast Al, white aluminium similar to RAL 9006
6 automatic T-slot screws M8x11, St, bright zinc-plated
6 countersunk nuts M8x6, St, bright zinc-plated
6 Caps 8 D20, PA-GF, grey similar to RAL 7042

Properties

Article number0.0.727.13
TorqueM = 20 Nm
Lineline 8
ESD-safeNo
Weightm = 408 g
Delivery unit1 set

Description

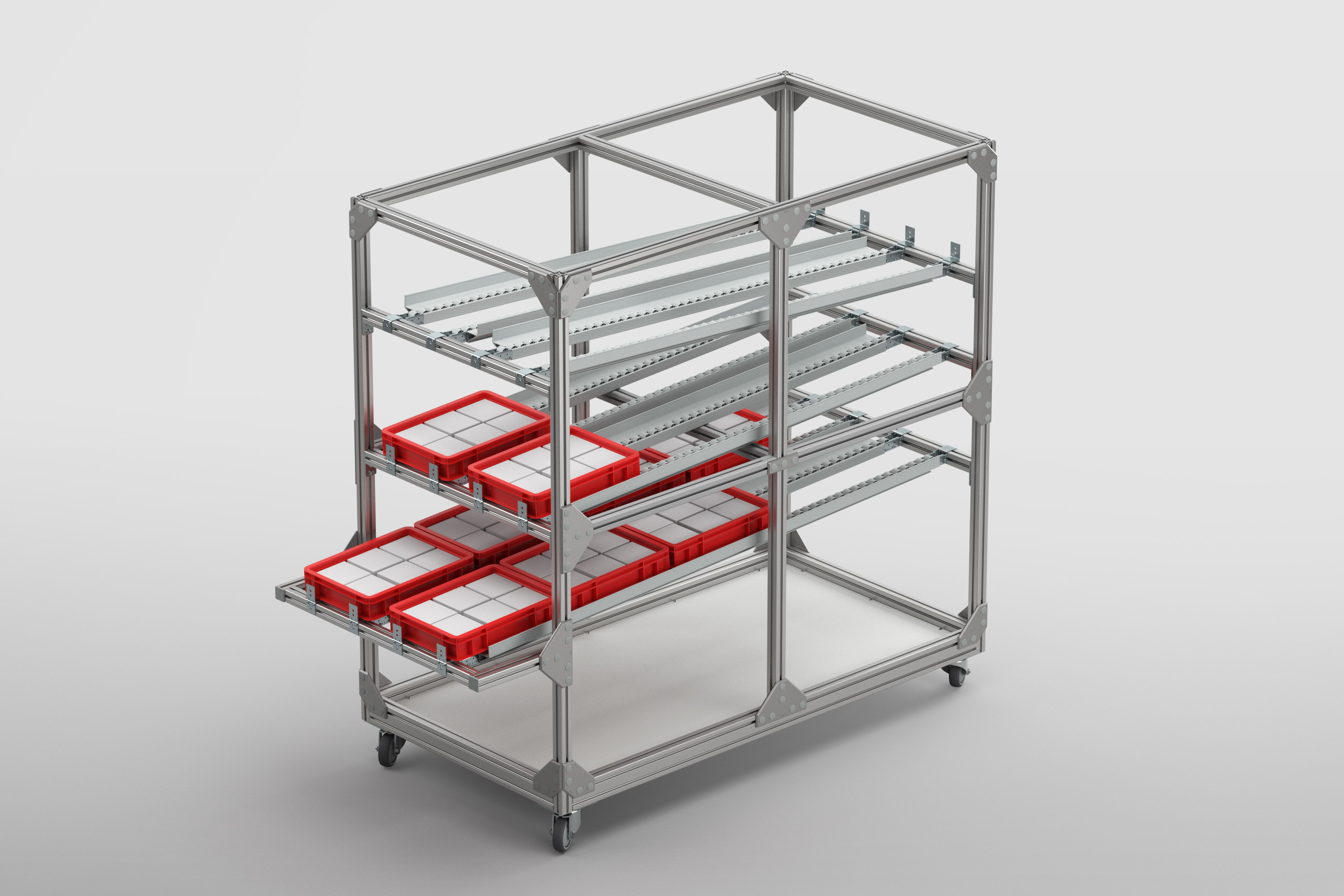

Automatic Flat Bracket Set 8 200x120 Al provides additional rigidity for a T-shaped profile connection in a frame. Thanks to the prefitted automatic T-slot screws, the bracket can be tightened immediately, without any need to position T-Slot Nuts.
The aluminium plate is fitted to the Line 8 grooves of the profiles from the outside. Its large support width results in effective torque load compensation.
Note: Automatic Flat Bracket Sets are not intended as a substitute for screw-attached fastening sets.
When fitting the Automatic Flat Bracket Set, the automatic T-slot screws are inserted into the grooves. When the nuts are tightened, the specially shaped hammerheads position themselves in the groove.

Variants

Sort by

Line:  8Material:  Die-cast aluminiumColour:  Aluminium, natural Aluminium, naturalESD-safe:  Connection type:  Parallel
Line:  8Material:  Die-cast aluminiumColour:  Aluminium, natural Aluminium, naturalESD-safe:  Connection type:  Parallel
Line:  8Material:  Die-cast aluminiumColour:  Aluminium, natural Aluminium, naturalESD-safe:  XConnection type:  Right angled
Line:  5Material:  Sintered steelColour:  Aluminium, natural Aluminium, naturalESD-safe:  XConnection type:  Parallel
Line:  6Material:  Sintered steelColour:  Aluminium, natural Aluminium, naturalESD-safe:  XConnection type:  Parallel
Line:  8Material:  Sintered steelColour:  Aluminium, natural Aluminium, naturalESD-safe:  XConnection type:  Parallel
Line:  8Material:  SteelColour:  Aluminium, natural Aluminium, naturalESD-safe:  XConnection type:  Parallel
Line:  8Material:  SteelColour:  Aluminium, natural Aluminium, naturalESD-safe:  XConnection type:  Parallel
Line:  10Material:  Stainless steelColour:  Aluminium, natural Aluminium, naturalESD-safe:  XConnection type:  Parallel
Line:  8Material:  Die-cast aluminiumColour:  Aluminium, natural Aluminium, naturalESD-safe:  XConnection type:  Right angled
Line:  8Material:  Die-cast aluminiumColour:  Aluminium, natural Aluminium, naturalESD-safe:  XConnection type:  Right angled
Line:  8Material:  Die-cast aluminiumColour:  Aluminium, natural Aluminium, naturalESD-safe:  XConnection type:  Right angled
Line:  8Material:  SteelColour:  White aluminium White aluminiumESD-safe:  XConnection type:  Parallel

Downloads

CAD Data

Classification

Classifications are industry-wide product data standards that are used, among other things, to support structured processing in ERP and e-business systems. Do you need the classification data for all item products for your e-procurement system? If so, please don’t hesitate to contact us.
eCl@ss 8.0
23360290
eCl@ss 11.0
23360290
UNSPSC 9.0
31162503
eCl@ss 4.1
22041424
eCl@ss 5.1
23250311
eCl@ss 6.0.1
23250311
eCl@ss 5.0
23250311
eCl@ss 4.0
22041424
UNSPSC 7.0
31162503
eCl@ss 7.1
23360290
Customs tariff number
76169990
